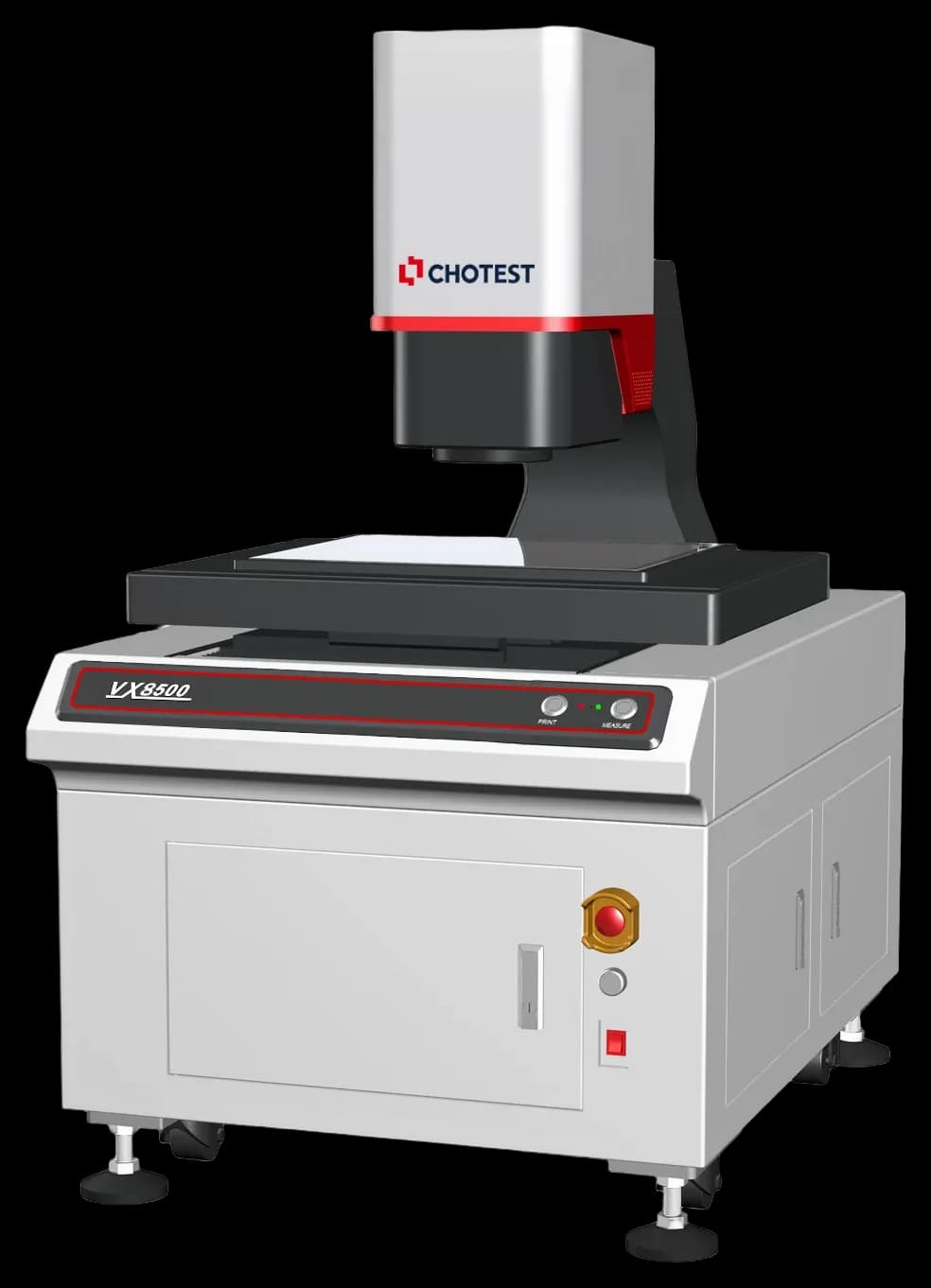

Chotest VX8500D
Digitaler Messprojektor für große Teile: 500 × 400 mm Bildfeld, Objekttisch mit 410 × 310 mm Verfahrweg und 20 kg Tischlast, im Unterschrank. Mit Rotationsmessung, optional Laser-Höhenmessung bis 200 mm.
Merkmale
- Bildfeld 500 × 400 mm (Breitbild) bzw. 430 × 330 mm (Präzise)
- 20 Megapixel CMOS, doppelt telezentrisches Objektiv
- Messgenauigkeit ±1,5 µm im Präzise-Modus ohne Bildzusammensetzung
- Rotationsmessung 360°, Auflösung 0,01°, Bauteile bis ø 60 mm
- Optional: Laser-Höhenmessung, Z-Messbereich bis 200 mm
- Objekttisch bis 20 kg Last
Technische Daten
| Bildsensor | 20 Megapixel CMOS |
| Bildfeld Breitbild-Modus | 500 × 400 mm |
| Bildfeld Präzise-Modus | 430 × 330 mm |
| Anzeigeauflösung | 0,1 µm |
| Wiederholgenauigkeit (Präzise, ohne Zusammensetzung) | ±0,5 µm |
| Messgenauigkeit (Präzise, ohne Zusammensetzung) | ±1,5 µm |
| Messgenauigkeit (Präzise, mit Zusammensetzung) | ±(3 + 0,02L) µm |
| Messgenauigkeit (Breitbild, ohne Zusammensetzung) | ±3 µm |
| Rotationsmessung | 360°, 0,01°, 0,2–2 U/s, bis ø 60 mm |
| Laser-Höhenmessung (optional) | Bereich X/Y 300 × 300 mm, Z bis 200 mm |
| Verfahrweg | X 410 mm, Y 310 mm, Z 200 mm |
| Max. Tischlast | 20 kg |
| Arbeitsumgebung | 10–35 °C, 20–80 % Luftfeuchte |
