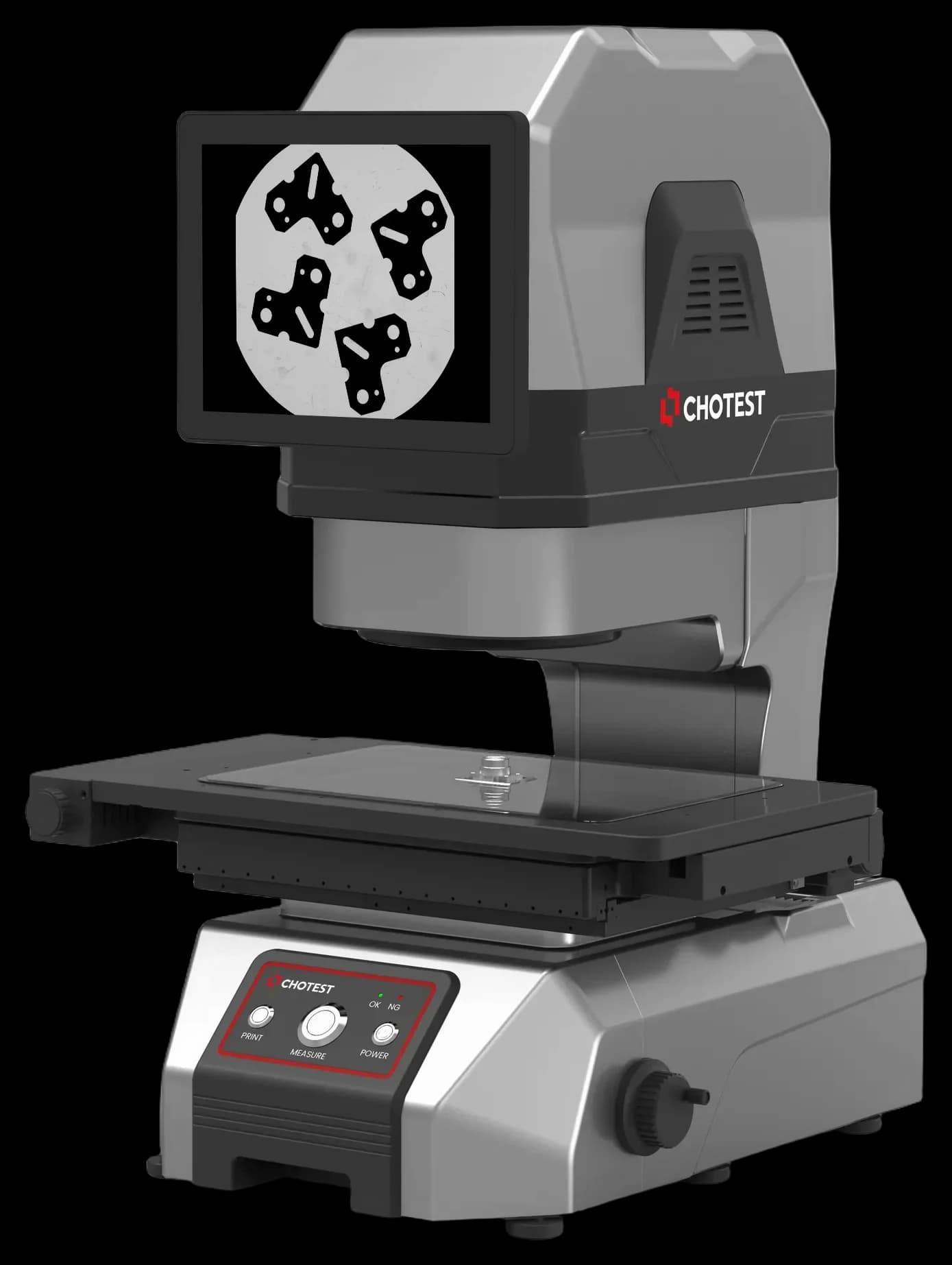

Kerndaten
- Bildsensor
- 20 Megapixel CMOS
- Display
- 10,4" intern, 24" extern (1920 × 1080)
- Objektiv
- Doppelt telezentrisch
- Bildfeld Breitbild-Modus
- 100 × 200 mm
- Bildfeld Präzise-Modus
- 20 × 130 mm
Ausstattung
- Ein-Klick-Messung mit automatischer Teileerkennung
- 20 Megapixel CMOS, doppelt telezentrisches Objektiv
- Bildfeld 100 × 200 mm (Breitbild) bzw. 20 × 130 mm (Präzise)
- Messgenauigkeit ±1,5 µm im Präzise-Modus ohne Bildzusammensetzung
- Gekapseltes System, weniger schmutz- und lichtempfindlich
- Software nicht an den PC gebunden, für kleinen und großen Bildschirm optimiert
Technische Daten
| Bildsensor | 20 Megapixel CMOS |
|---|---|
| Display | 10,4" intern, 24" extern (1920 × 1080) |
| Objektiv | Doppelt telezentrisch |
| Bildfeld Breitbild-Modus | 100 × 200 mm |
| Bildfeld Präzise-Modus | 20 × 130 mm |
| Anzeigeauflösung | 0,1 µm |
| Wiederholgenauigkeit (Präzise, ohne Zusammensetzung) | ±0,5 µm |
| Messgenauigkeit (Präzise, ohne Zusammensetzung) | ±1,5 µm |
Alle technischen Daten anzeigen
| Messgenauigkeit (Präzise, mit Zusammensetzung) | ±(3 + 0,02L) µm |
|---|---|
| Messgenauigkeit (Breitbild, ohne Zusammensetzung) | ±3 µm |
| Rotationsmessung (optional) | 360°, 0,02°, 0,2–2 U/s, bis ø 60 mm |
| Verfahrweg | X 110 mm, Y 110 mm, Z 75 mm |
| Max. Tischlast | 7,5 kg |
| Arbeitsumgebung | 10–35 °C, 20–80 % Luftfeuchte |
Aus dem Ratgeber
- Profilprojektor: Funktion, Bauarten, AuswahlEin Profilprojektor – oft auch Messprojektor genannt – bildet die Kontur eines Werkstücks vergrößert ab und macht sie messbar, ohne das Teil zu berühren. Dieser Ratgeber erklärt, wie das Gerät arbeitet, welche Bauarten es gibt, worin sich manuelle und digitale Messprojektoren unterscheiden und wann ein Bildverarbeitungssystem die bessere Wahl ist. Er richtet sich an alle, die in Qualitätssicherung oder Fertigung ein Gerät auswählen oder ein vorhandenes bewerten.
- Stanzteile messen: Elektroblech, Lochblech und Siebgewebe mit dem Chotest VX8300DStanzteile sind flach, haben durchgehende Konturen und kommen in großen Stückzahlen – damit sind sie das typische Werkstück für einen digitalen Messprojektor. Dieser Ratgeber zeigt an Messbildern aus einem Chotest VX8300D, wie man Stanzteile, Stator- und Rotorbleche, Lochbleche und Siebgewebe im Durchlicht misst, welche Merkmale sich so prüfen lassen und wo die zweidimensionale Messung endet. Er richtet sich an Mitarbeitende in der Qualitätssicherung und an Fertigungsleiter, die einen Prüfplatz für Stanzteile einrichten oder bewerten.
- Drehteile optisch messen: Schrauben, Gewinde, Federn und Zahnräder mit dem Chotest VX8300DDrehteile sind dreidimensional, lassen sich aber in vielen Fällen erstaunlich gut zweidimensional prüfen: Legt man eine Schraube auf den Glastisch, zeigt das Schattenbild ihr Längsprofil mit Durchmessern, Längen und Gewinde. Dieser Ratgeber zeigt an Messbildern, wie man Schrauben, Gewindestifte, Federn, Keilwellenprofile und Zahnräder mit dem digitalen Messprojektor Chotest VX8300D misst, wann Auflicht statt Durchlicht nötig ist und welche Merkmale eine andere Geräteklasse brauchen.
- Kunststoffteile messen mit dem digitalen Messprojektor Chotest VX8300DKunststoffteile geben unter Messkraft nach, verziehen sich nach dem Entformen und sind oft transparent oder glänzend. Ein digitaler Messprojektor umgeht das erste Problem, weil er berührungslos misst; die anderen verlangen eine sorgfältige Messstrategie. Dieser Ratgeber zeigt, wie man Spritzgussteile und andere Kunststoffteile mit dem Chotest VX8300D misst, worauf es bei der Erstmusterprüfung ankommt und welche Grenzen die zweidimensionale Messung hat.
Von der Beratung bis zur laufenden Kalibrierung
- 1
Beratung & Demo
Kostenlos und unverbindlich: Wir klären Ihre Messaufgabe und zeigen das passende Gerät — im Showroom oder als Online-Live-Demo.
- 2
Lieferung & Inbetriebnahme
Wir liefern, stellen auf und nehmen in Betrieb — inklusive PC und Monitor sowie Vor-Ort-Schulung Ihres Teams.
- 3
Erstkalibrierung & Full-Service
Nach der Aufstellung kalibrieren wir DAkkS-akkreditiert. Im ersten Jahr ist der Full-Service-Support enthalten — danach kalibrieren wir turnusmäßig weiter.
Weitere Chotest-Produkte

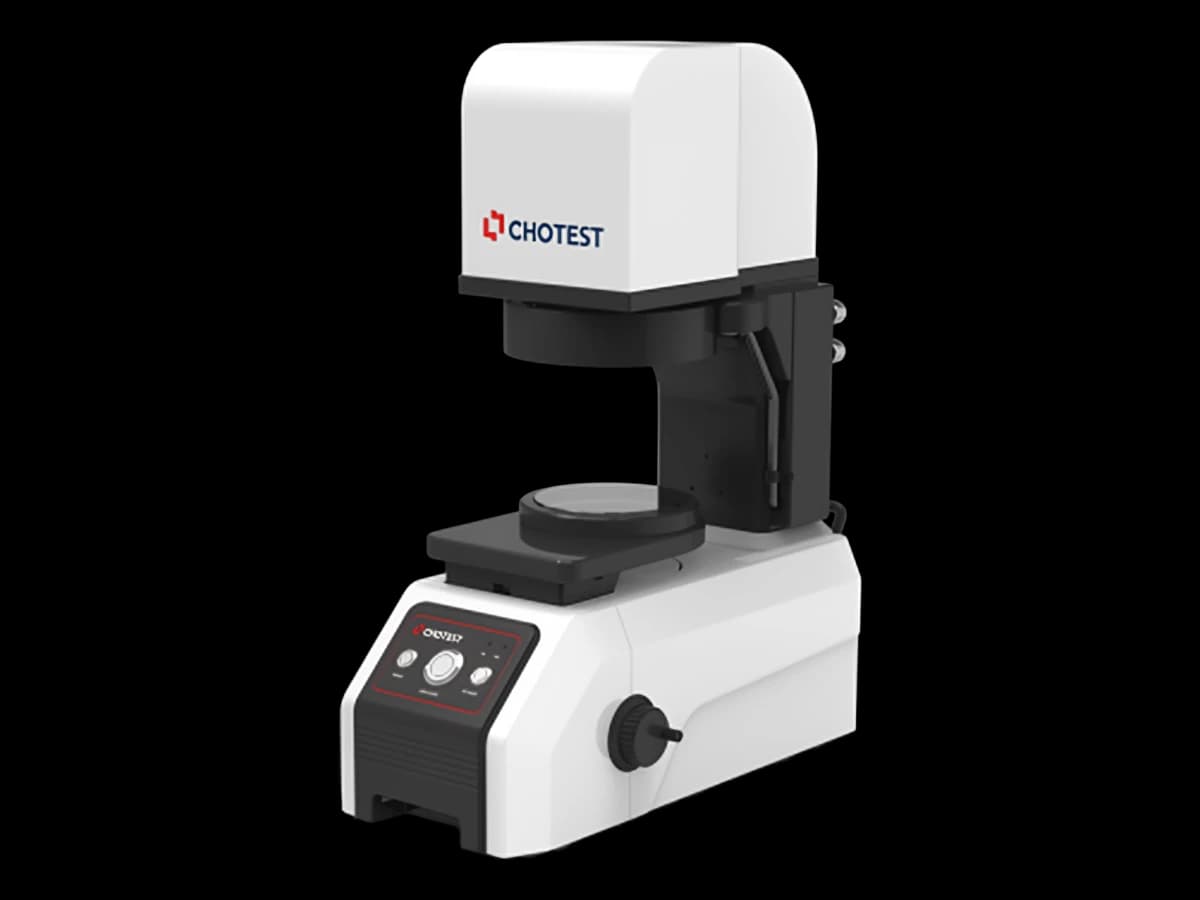

Chotest VX1060D / VX1100D
Kompakter digitaler Profilprojektor mit 20 Megapixel CMOS-Sensor und doppelt telezentrischem Objektiv. Die VisionX-Software mit 0,1 µm Auflösung ermöglicht präzise 2D-Vermessungen. Erhältlich mit 60 mm (VX1060D) oder 100 mm (VX1100D) Sichtfeld.
- Hersteller
- Chotest
- Kategorie
- Digitaler Profilprojektor
- Bildsensor
- 20 Megapixel CMOS
- Display
- 24" LCD (XGA: 1920x1080)
- Objektiv
- Doppelt telezentrisch
Datenblatt ansehen

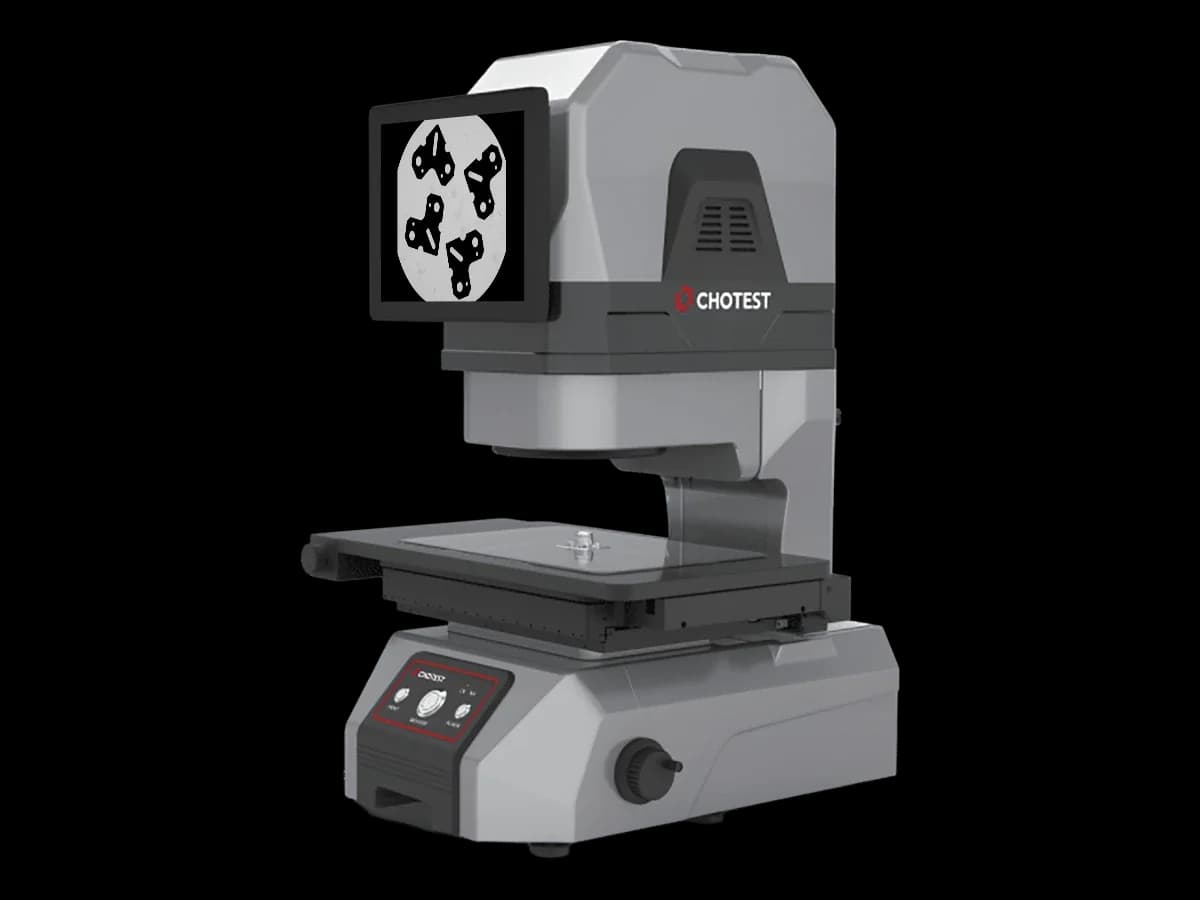

Chotest VX8200D / VX8300D
