PARTNER · UM- UND NACHRÜSTUNG

MetLogix

Ihr Profilprojektor oder Messmikroskop ist mechanisch und optisch noch gut, nur die Auswertung ist veraltet? Mit MetLogix-Messrechnern und -Messsoftware rüsten wir bestehende Messtechnik um — statt sie zu ersetzen.

Umrüstung anfragen Messrechner & Software

Animation mit Beispielwerten: Nikon V-12B mit nachgerüstetem MetLogix Mx200.

Animation mit Beispielwerten: Nikon MM-400 mit Kamera und MetLogix M3.

Nachrüstung statt Neukauf

Optik, Mechanik und Messachsen eines Profilprojektors oder Messmikroskops halten oft Jahrzehnte. Was veraltet, sind Zählanzeige und Auswertung. Die Umrüstung auf MetLogix bringt das Gerät auf den Stand der Technik — und es bleibt dort, wo es eingerichtet ist.

✓Bestehende Geräte weiter nutzen: Optik, Mechanik und Messachsen bleiben
✓Veraltete oder defekte Zählanzeigen durch moderne Messrechner ersetzen
✓Geometriemessung, Toleranzprüfung und Berichte statt reiner Positionsanzeige
✓Messergebnisse dokumentieren und weitergeben statt abschreiben
✓Ihr Team arbeitet am vertrauten Gerät weiter
✓Nach der Umrüstung DAkkS-Kalibrierung aus einer Hand

Messrechner

Von der einfachen Positionsanzeige bis zum Messrechner mit Geometrie- und Toleranzauswertung — für Profilprojektoren, Messmikroskope und andere Messgeräte.

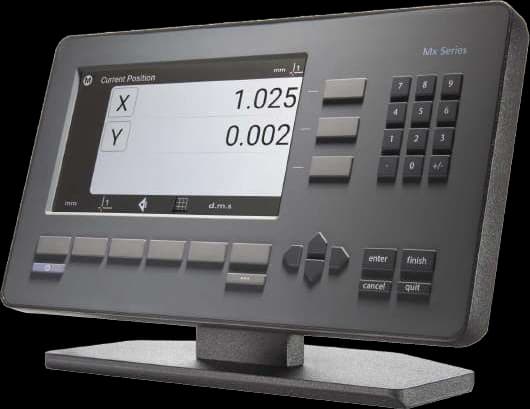

MetLogix Mx100

Einfache Positionsanzeige mit 7-Zoll-Touchscreen und Tastenfeld für Profilprojektoren, Messmikroskope und jedes Messgerät mit Messsystemen. Der Mx100 zeigt absolute und inkrementelle Positionen von bis zu drei angeschlossenen Messsystemen an, bietet Nullsetzen und Voreinstellen und gibt Messwerte über RS232 aus. Damit lässt sich die veraltete oder defekte Zählanzeige eines bestehenden Geräts ersetzen.

Hersteller: MetLogix
Kategorie: Messrechner
Display: 7" Farb-LCD, 1024 × 600, kapazitiver Touchscreen mit LED-Hintergrundbeleuchtung
Achsen: XY, XYZ und XYQ (bis zu 3 Messsysteme)
Anzeige: Absolut- und Inkrementalposition, Nullsetzen, Voreinstellen

Datenblatt ansehen

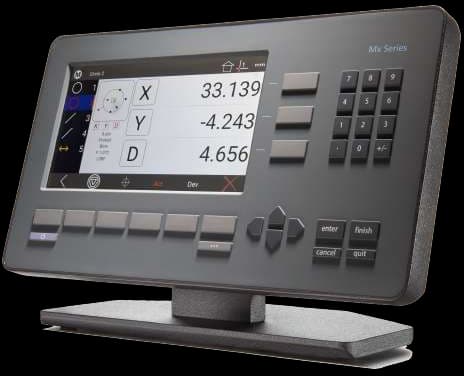

MetLogix Mx200

Messrechner mit 7-Zoll-Touchscreen und Tastenfeld für Profilprojektoren, Messmikroskope und jedes Messgerät mit Glasmaßstäben. Der Mx200 misst Merkmale über optische Kantenerkennung oder Fadenkreuz, bildet Konstruktionen, prüft Toleranzen und spielt aufgezeichnete Messabläufe ab. Damit wird aus einem bestehenden Profilprojektor oder Messmikroskop ein zeitgemäßer Messplatz.

Hersteller: MetLogix
Kategorie: Messrechner
Display: 7" Farb-LCD, 1024 × 600, kapazitiver Touchscreen mit LED-Hintergrundbeleuchtung
Achsen: XY, XYZ und XYQ
Messverfahren: Optische Kantenerkennung, Fadenkreuz

Datenblatt ansehen

Messsoftware

Für optische, kamerabasierte und taktile Messungen an Messmikroskopen, Profilprojektoren und Koordinatenmessgeräten — mit Toleranzprüfung, Teileansicht, Statistik und Berichtsausgabe. Demoversion auf Anfrage.

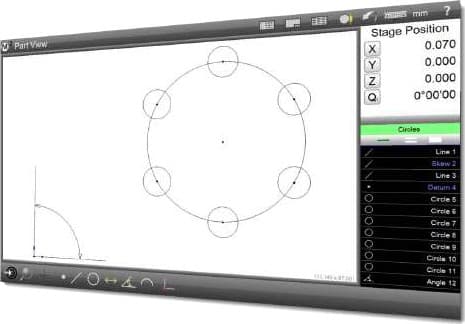

MetLogix M2

Messsoftware für Messmikroskope und Profilprojektoren mit optischer Kantenerkennung oder extern erzeugtem Fadenkreuz. M2 verbindet eine übersichtliche, touchfähige Oberfläche mit grafischer Teileansicht, Konstruktionen, Form- und Lagetoleranzen, Teileprogrammen und frei gestaltbaren Berichten. Unter Windows lassen sich so bestehende Messmikroskope und Profilprojektoren auf PC-gestützte Auswertung umrüsten.

Hersteller: MetLogix
Kategorie: Messsoftware
Messverfahren: Optische Kantenerkennung, Fadenkreuz
Achsen: XY, XYZ oder XYQ
Bedienung: Maus und Touchscreen-Gesten

Datenblatt ansehen

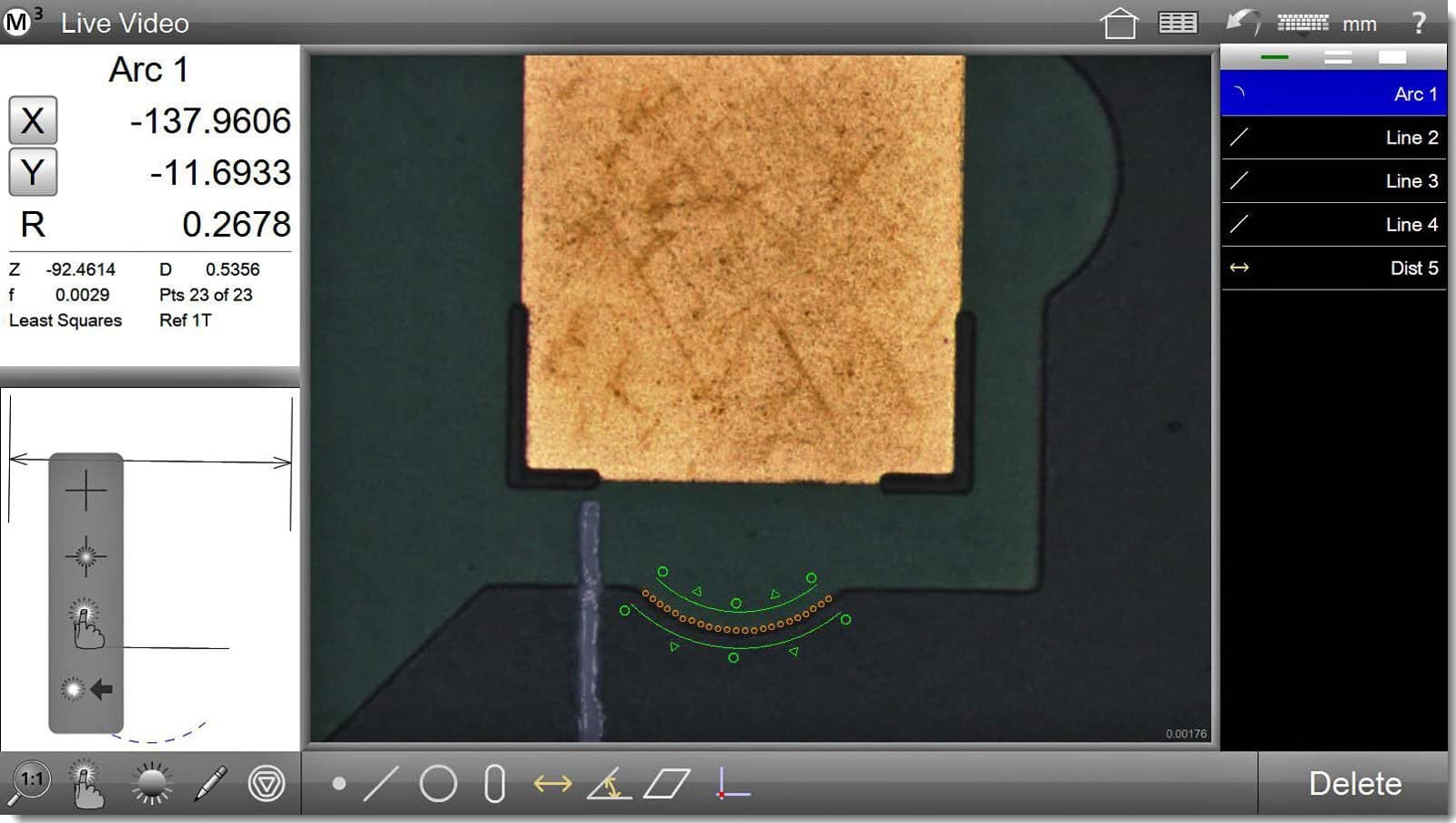

MetLogix M3

Messsoftware für Video-, optische und taktile Messsysteme. M3 kombiniert Video-Kantenerkennung, optische Kantenerkennung und Tastermessung in einer Oberfläche, die sich per Maus oder Multi-Touch bedienen lässt. Mit Teileprogrammen, Toleranzauswertung, Messlauf-Datenbank und frei gestaltbaren Berichten eignet sie sich zur Um- und Nachrüstung bestehender Messmikroskope, Profilprojektoren und Multisensorgeräte.

Hersteller: MetLogix
Kategorie: Messsoftware
Messverfahren: Video-Kantenerkennung, optische Kantenerkennung, Taster
Achsen: XY, XYZ oder XYQ
Bedienung: Maus und Multi-Touch

Datenblatt ansehen

So läuft die Umrüstung

1
Bestandsaufnahme
Sie nennen uns Gerät, Messachsen und Messaufgabe. Wir prüfen, ob und wie es sich nachrüsten lässt.
2
Auswahl
Messrechner oder Messsoftware — wir empfehlen die passende MetLogix-Lösung für Ihre Anwendung.
3
Einbau & Einrichtung
Wir rüsten das Gerät um, richten Messrechner oder Software ein und weisen Ihr Team ein.
4
Kalibrierung
Auf Wunsch kalibrieren wir das umgerüstete Gerät DAkkS-akkreditiert — und danach regelmäßig weiter.

Umrüstung anfragen

Nennen Sie uns Hersteller, Modell und Messaufgabe Ihres Geräts — wir sagen Ihnen, welche MetLogix-Lösung passt und was die Umrüstung umfasst.

Lieber direkt sprechen? 07152 3576590

Lieber direkt sprechen? +49 7152 3576590
