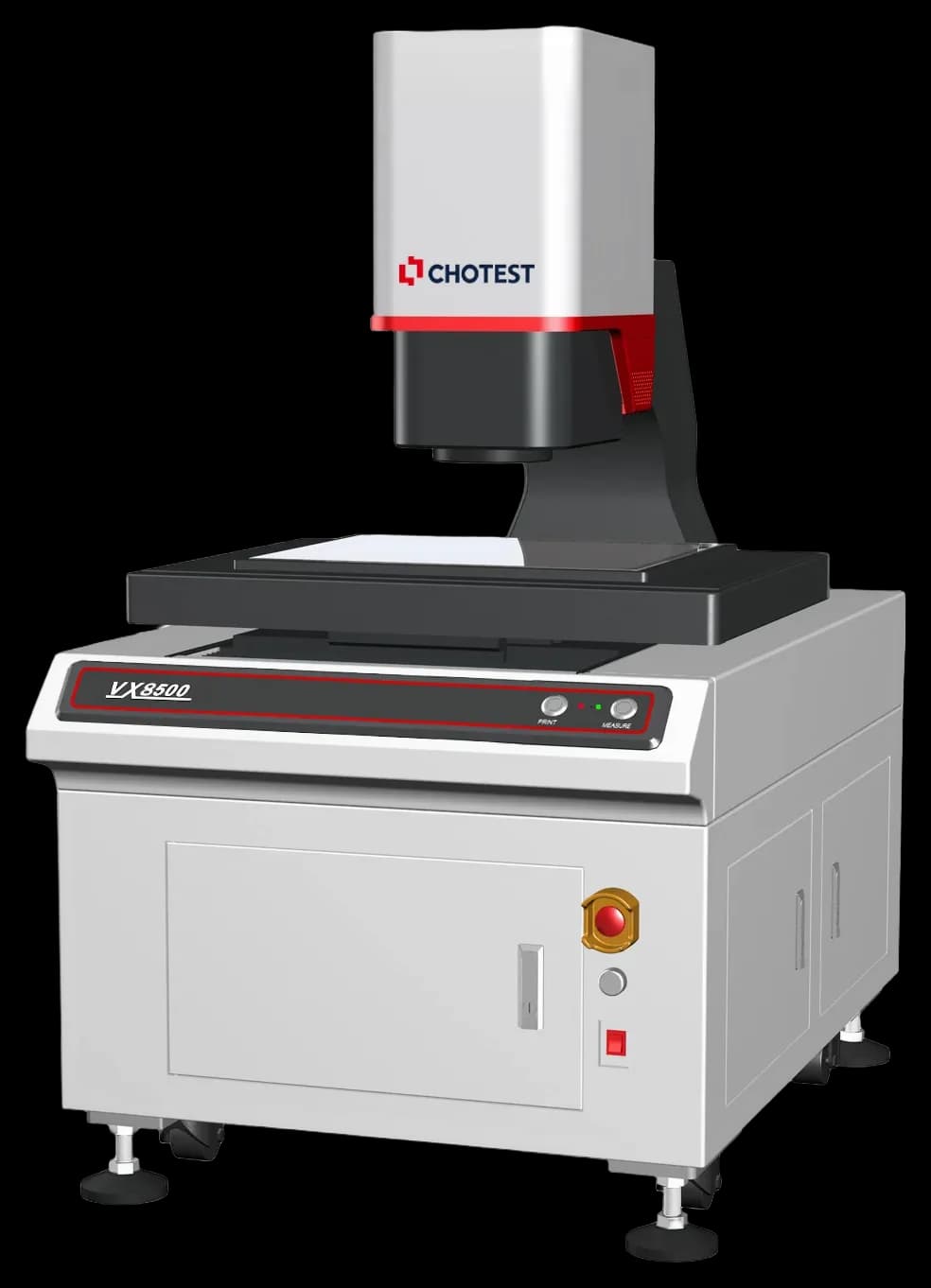

Kerndaten
- Bildsensor
- 20 Megapixel CMOS
- Bildfeld Breitbild-Modus
- 300 × 200 mm
- Bildfeld Präzise-Modus
- 230 × 130 mm
- Anzeigeauflösung
- 0,1 µm
- Wiederholgenauigkeit (Präzise, ohne Zusammensetzung)
- ±0,1 µm
Ausstattung
- 20 Megapixel CMOS, doppelt telezentrisches Objektiv
- Bildfeld 300 × 200 mm (Breitbild) bzw. 230 × 130 mm (Präzise)
- Messgenauigkeit ±0,7 µm im Präzise-Modus ohne Bildzusammensetzung
- Optional: Rotationsmessung 360°, Auflösung 0,01°, Bauteile bis ø 60 mm
- Optional: Laser-Höhenmessung, Z-Messbereich bis 75 mm
- Ringlicht mit Vier-Segment-Beleuchtung, telezentrisches Durchlicht
Technische Daten
| Bildsensor | 20 Megapixel CMOS |
|---|---|
| Bildfeld Breitbild-Modus | 300 × 200 mm |
| Bildfeld Präzise-Modus | 230 × 130 mm |
| Anzeigeauflösung | 0,1 µm |
| Wiederholgenauigkeit (Präzise, ohne Zusammensetzung) | ±0,1 µm |
| Messgenauigkeit (Präzise, ohne Zusammensetzung) | ±0,7 µm |
| Messgenauigkeit (Präzise, mit Zusammensetzung) | ±(2 + 0,02L) µm |
| Messgenauigkeit (Breitbild, ohne Zusammensetzung) | ±2 µm |
Alle technischen Daten anzeigen
| Rotationsmessung (optional) | 360°, 0,01°, 0,2–2 U/s, bis ø 60 mm |
|---|---|
| Laser-Höhenmessung (optional) | Bereich X/Y 120 × 110 mm, Z bis 75 mm |
| Verfahrweg | X 210 mm, Y 110 mm, Z 75 mm |
| Max. Tischlast | 7,5 kg |
| Arbeitsumgebung | 10–35 °C, 20–80 % Luftfeuchte |
