Kerndaten
- Messverfahren
- Video-Kantenerkennung, optische Kantenerkennung, Taster
- Achsen
- XY, XYZ oder XYQ
- Bedienung
- Maus und Multi-Touch
- Konstruktionen
- Mittelwert, Schnittpunkte, kürzeste/längste Abstände, Lot und Parallele, Mittel-/End-/Mittenpunkte, Winkel, Lochkreise, Tangenten
- Toleranzen
- X/Y/Z-Position, Position, Größe, Form, Orientierung, Winkligkeit, Konzentrizität, Lauf
Ausstattung
- Video-, optische und taktile Messung in einer Software
- Multi-Touch-Bedienung: Messen, Zoomen und Verschieben per Fingergeste
- Video-Taster EyeMeasure, MeasureLogic und VTouch sowie DXF-Fadenkreuz
- Konstruktionen direkt in der grafischen Teileansicht
- Form- und Lagetoleranzen nach Nennmaß, auch als Blocktoleranz
- Teileprogramme aufzeichnen, bearbeiten und abspielen
- Messlauf-Datenbank mit Min, Max, Spannweite, Mittelwert und 6 Sigma
- Frei gestaltbare Berichte, Export als CSV und weitere Formate
- Bis zu 8 programmierbare Lichtkanäle
- SuperImage: Kamerabilder zu einem großen Übersichtsbild zusammensetzen
- 3D-Tastermessung von Ebenen, Kegeln, Zylindern und Kugeln
- Nachrüstung bestehender Geräte durch Kneissl Messtechnik
Technische Daten
| Messverfahren | Video-Kantenerkennung, optische Kantenerkennung, Taster |
|---|---|
| Achsen | XY, XYZ oder XYQ |
| Bedienung | Maus und Multi-Touch |
| Konstruktionen | Mittelwert, Schnittpunkte, kürzeste/längste Abstände, Lot und Parallele, Mittel-/End-/Mittenpunkte, Winkel, Lochkreise, Tangenten |
| Toleranzen | X/Y/Z-Position, Position, Größe, Form, Orientierung, Winkligkeit, Konzentrizität, Lauf |
| Berichtsformate | CSV, Tolerance Report, European, European 2 |
| Lichtsteuerung | Bis zu 8 Kanäle (Koaxial-, Durch- und Segment-Ringlicht) |
| DXF/FOV-Optionspaket | DXF-Overlay importieren, Merkmale nach DXF exportieren, eigene DXF-Fadenkreuze, Bild einfrieren, Mustererkennung, Gut/Schlecht-Vergleich |
Alle technischen Daten anzeigen
| Kalibrierung | LEC, SLEC, NLEC, Orthogonalität, Pixelgröße, Kameraschiefstellung, Parfokalität, Bildfeld |
|---|---|
| Betriebssystem | Windows |
Video

MetLogix M3 im Detail
Einsatzzweck
M3 ist die Messsoftware von MetLogix für Video-, optische und taktile Messsysteme. Sie vereint Video-Kantenerkennung, optische Kantenerkennung und Tastermessung in einer Oberfläche und eignet sich damit zur Um- und Nachrüstung von Messmikroskopen, Profilprojektoren und Multisensorgeräten.
Typische Anwender sind Messräume und Fertigungen, die kleine Präzisionsteile per Kamerabild messen, Ergebnisse über viele Teile statistisch auswerten und dabei auch 3D-Merkmale wie Ebenen, Kegel, Zylinder und Kugeln mit dem Taster erfassen wollen.
Unterschied zu M2
M2 arbeitet mit optischer Kantenerkennung oder Fadenkreuz ohne Kamera. M3 ergänzt Video-Taster (EyeMeasure, MeasureLogic, VTouch), Multi-Touch direkt am Live-Bild, bis zu acht programmierbare Lichtkanäle, SuperImage für große Übersichtsbilder aus mehreren Kamerabildern, Tastermessung in 3D und eine Messlauf-Datenbank mit Min, Max, Spannweite, Mittelwert und 6 Sigma.
Integration und Optionen
M3 läuft unter Windows und unterstützt XY-, XYZ- und XYQ-Achsen. Kalibriert werden neben LEC, SLEC, NLEC und Orthogonalität auch Pixelgröße, Kameraschiefstellung, Parfokalität und Bildfeld. Das DXF/FOV-Optionspaket ergänzt DXF-Overlay, DXF-Export, eigene DXF-Fadenkreuze, Mustererkennung und Gut/Schlecht-Vergleich.
Beratung und Nachrüstung
Kneissl Messtechnik prüft Kamera, Beleuchtung und Achsen Ihres Geräts, übernimmt die Nachrüstung und zeigt M3 gern in einer Vorführung.
Bilder aus der Praxis

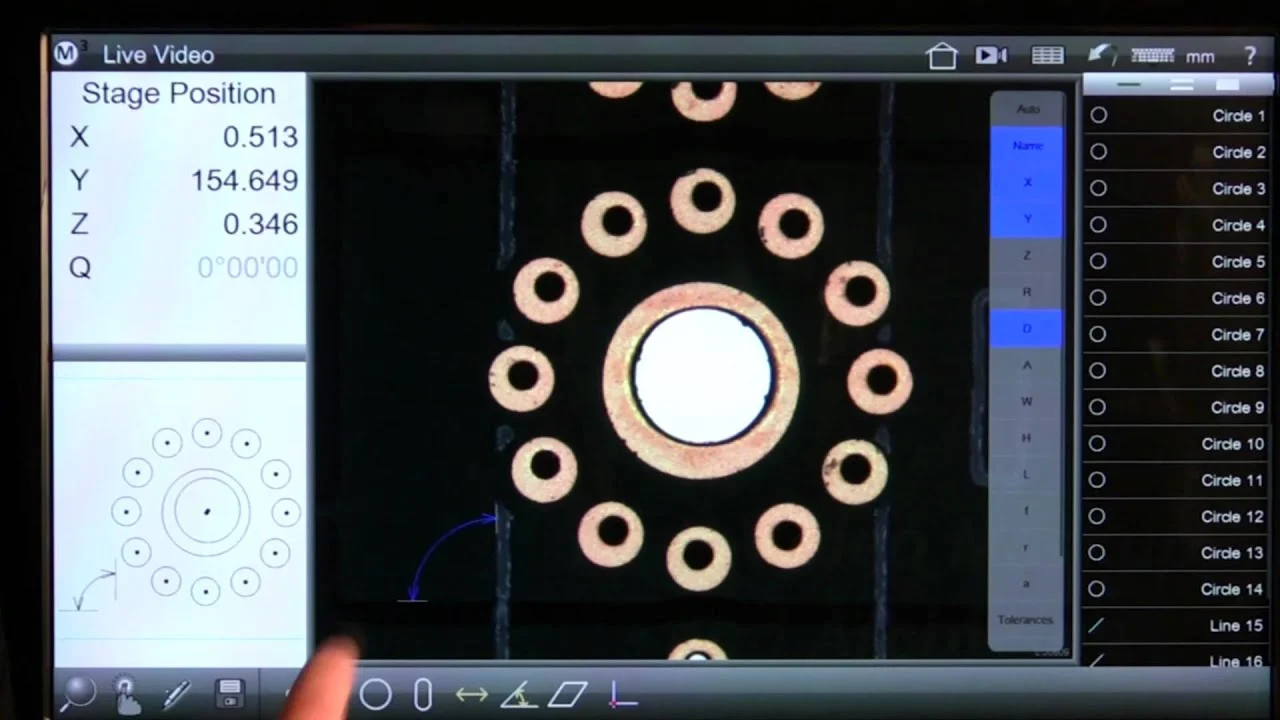

Multi-Touch: Merkmale per Fingertipp messen, Bild zoomen und verschieben Konstruktionen direkt in der grafischen Teileansicht Toleranzauswertung mit Abweichung je Merkmal Messlauf-Datenbank mit Statistik über mehrere Läufe Toleranzbericht SuperImage: Bildfeld über mehrere Kamerabilder erweitern DXF-Overlay für den Gut/Schlecht-Vergleich (Optionspaket) 3D-Teileansicht mit Tastermessung
Aus dem Ratgeber
- Profilprojektor: Funktion, Bauarten, AuswahlEin Profilprojektor – oft auch Messprojektor genannt – bildet die Kontur eines Werkstücks vergrößert ab und macht sie messbar, ohne das Teil zu berühren. Dieser Ratgeber erklärt, wie das Gerät arbeitet, welche Bauarten es gibt, worin sich manuelle und digitale Messprojektoren unterscheiden und wann ein Bildverarbeitungssystem die bessere Wahl ist. Er richtet sich an alle, die in Qualitätssicherung oder Fertigung ein Gerät auswählen oder ein vorhandenes bewerten.
- Stanzteile messen: Elektroblech, Lochblech und Siebgewebe mit dem Chotest VX8300DStanzteile sind flach, haben durchgehende Konturen und kommen in großen Stückzahlen – damit sind sie das typische Werkstück für einen digitalen Messprojektor. Dieser Ratgeber zeigt an Messbildern aus einem Chotest VX8300D, wie man Stanzteile, Stator- und Rotorbleche, Lochbleche und Siebgewebe im Durchlicht misst, welche Merkmale sich so prüfen lassen und wo die zweidimensionale Messung endet. Er richtet sich an Mitarbeitende in der Qualitätssicherung und an Fertigungsleiter, die einen Prüfplatz für Stanzteile einrichten oder bewerten.
- Drehteile optisch messen: Schrauben, Gewinde, Federn und Zahnräder mit dem Chotest VX8300DDrehteile sind dreidimensional, lassen sich aber in vielen Fällen erstaunlich gut zweidimensional prüfen: Legt man eine Schraube auf den Glastisch, zeigt das Schattenbild ihr Längsprofil mit Durchmessern, Längen und Gewinde. Dieser Ratgeber zeigt an Messbildern, wie man Schrauben, Gewindestifte, Federn, Keilwellenprofile und Zahnräder mit dem digitalen Messprojektor Chotest VX8300D misst, wann Auflicht statt Durchlicht nötig ist und welche Merkmale eine andere Geräteklasse brauchen.
- Kunststoffteile messen mit dem digitalen Messprojektor Chotest VX8300DKunststoffteile geben unter Messkraft nach, verziehen sich nach dem Entformen und sind oft transparent oder glänzend. Ein digitaler Messprojektor umgeht das erste Problem, weil er berührungslos misst; die anderen verlangen eine sorgfältige Messstrategie. Dieser Ratgeber zeigt, wie man Spritzgussteile und andere Kunststoffteile mit dem Chotest VX8300D misst, worauf es bei der Erstmusterprüfung ankommt und welche Grenzen die zweidimensionale Messung hat.
- Messmikroskop: Aufbau, Anwendungen, AuswahlEin Messmikroskop verbindet die Vergrößerung eines Mikroskops mit kalibrierten Messachsen. Damit lassen sich kleine Merkmale nicht nur betrachten, sondern rückführbar vermessen – Längen, Abstände, Durchmesser, Winkel und mit Z-Achse auch Höhen. Dieser Ratgeber erklärt Aufbau und Abgrenzung, die wichtigsten Auswahlkriterien und was bei der Kalibrierung zu beachten ist.
Von der Beratung bis zur laufenden Kalibrierung
- 1
Beratung & Demo
Kostenlos und unverbindlich: Wir klären Ihre Messaufgabe und zeigen das passende Gerät — im Showroom oder als Online-Live-Demo.
- 2
Lieferung & Inbetriebnahme
Wir liefern, stellen auf und nehmen in Betrieb — inklusive PC und Monitor sowie Vor-Ort-Schulung Ihres Teams.
- 3
Erstkalibrierung & Full-Service
Nach der Aufstellung kalibrieren wir DAkkS-akkreditiert. Im ersten Jahr ist der Full-Service-Support enthalten — danach kalibrieren wir turnusmäßig weiter.
