Kerndaten

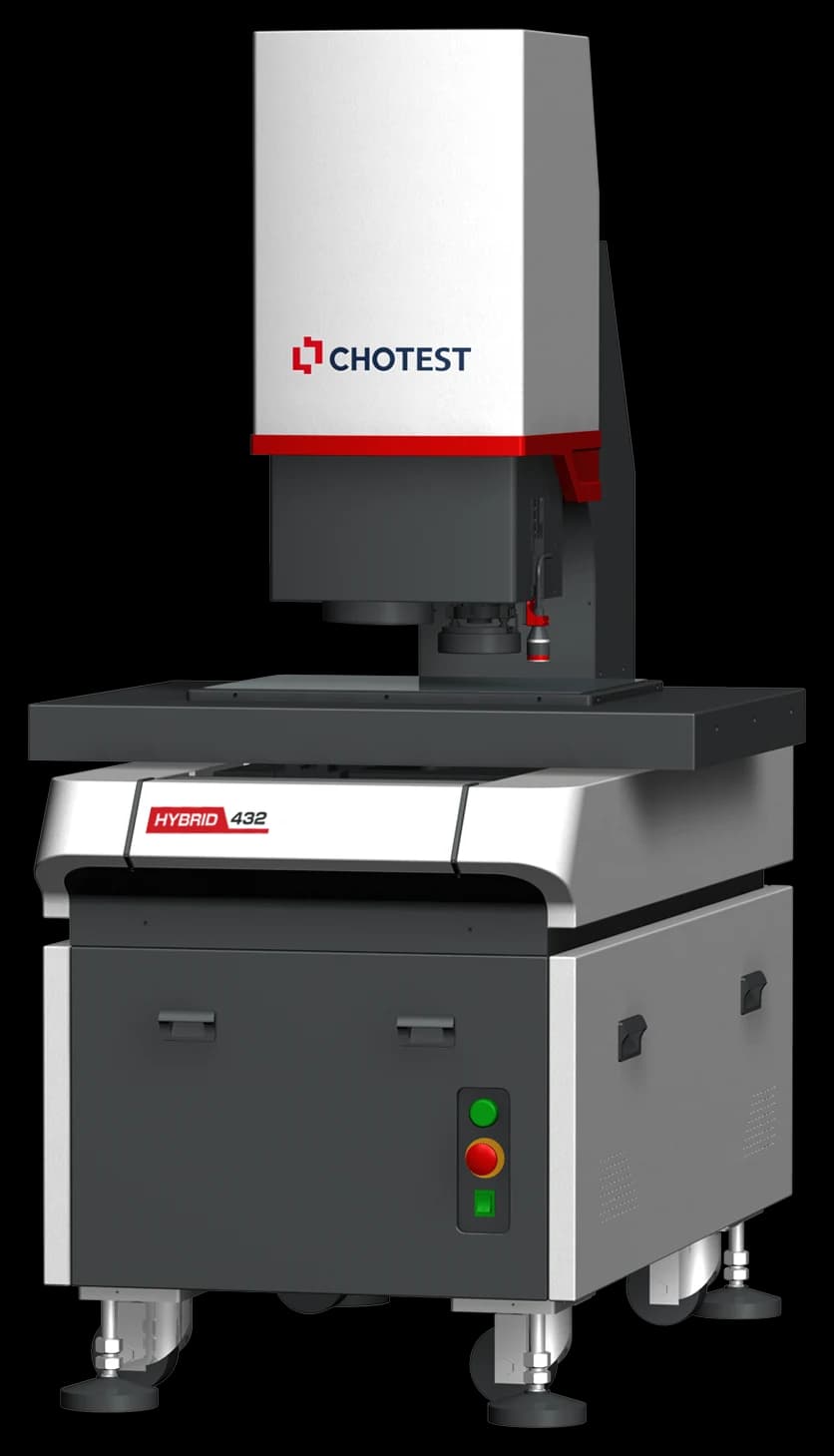

- Verfahrweg Hybrid 432
- 400 × 300 × 200 mm, Ständer
- Verfahrweg Hybrid 562
- 500 × 600 × 200 mm, Portal
- Verfahrweg Hybrid 682
- 600 × 800 × 200 mm, Portal
- Messgenauigkeit XY (Zoom)
- (1,8 / 2,0 / 2,2 + L/200) µm
- Messgenauigkeit Z (Zoom)
- (2,8 + L/200) µm
Ausstattung
- Zoomobjektiv 13,3X: optisch 0,6–8,0X, digital 17–232X
- Doppelt telezentrisches Weitwinkelobjektiv ø 100 mm, Einzelbild 90 × 90 mm
- Messgenauigkeit XY mit Zoom ab (1,8 + L/200) µm
- Telezentrisches Durchlicht, Ringlicht mit 6 Ringen und 8 Segmenten, Koaxiallicht
- Verfahrgeschwindigkeit bis 500 mm/s in XY
- Tischlast bis 25 kg (432) bzw. 50 kg (562, 682)
Technische Daten
| Verfahrweg Hybrid 432 | 400 × 300 × 200 mm, Ständer |
|---|---|
| Verfahrweg Hybrid 562 | 500 × 600 × 200 mm, Portal |
| Verfahrweg Hybrid 682 | 600 × 800 × 200 mm, Portal |
| Messgenauigkeit XY (Zoom) | (1,8 / 2,0 / 2,2 + L/200) µm |
| Messgenauigkeit Z (Zoom) | (2,8 + L/200) µm |
| Bildfeld Zoom | 1 × 1 mm bis 12 × 12 mm |
| Bildfeld Weitwinkel | 90 × 90 mm |
| Messgenauigkeit Weitwinkel, Einzelbild | ±4 µm |
Alle technischen Daten anzeigen
| Auflösung Glasmaßstab | 0,1 µm |
|---|---|
| Max. Geschwindigkeit | XY 500 mm/s, Z 100 mm/s |
| Arbeitsumgebung | 10–35 °C, 20–80 % Luftfeuchte |
Bilder aus der Praxis
Chotest Hybrid 562 in Portalbauweise auf Unterschrank.
Aus dem Ratgeber
- Multisensor-Messmaschine: Kamera, Taster und Laser in einem SystemEine Multisensor-Messmaschine vereint optische Bildverarbeitung, taktilen Taster und Lasersensor in einem CNC-gesteuerten Koordinatensystem. Für die Qualitätssicherung heißt das: Merkmale, die bisher auf zwei oder drei Geräte verteilt waren, lassen sich in einer Aufspannung und einem Messprogramm prüfen. Dieser Ratgeber erklärt, wie das Prinzip funktioniert, wann es sich gegenüber einer rein taktilen Koordinatenmessmaschine oder einem reinen Videomesssystem lohnt und worauf Sie bei Auswahl und Kalibrierung achten sollten.
- Taktil oder optisch messen? Messprinzipien, Messunsicherheit und Auswahl nach BauteilOb Sie taktil oder optisch messen sollten, entscheidet nicht die Vorliebe für eine Technik, sondern das Bauteil: sein Werkstoff, seine Oberfläche, die Lage der Merkmale und die Toleranz. Dieser Ratgeber erklärt die physikalischen Prinzipien von schaltenden und scannenden Tastern, Bildverarbeitung, Laser-Triangulation, chromatisch-konfokalen Sensoren, Weißlichtinterferometrie, Streifenprojektion und Computertomografie, ordnet Messunsicherheit, Antastkraft, Geschwindigkeit und Punktdichte ein, nennt die zugehörigen Normen und zeigt in einer Tabelle, welches Verfahren zu welchem Bauteiltyp passt.
Von der Beratung bis zur laufenden Kalibrierung
- 1
Beratung & Demo
Kostenlos und unverbindlich: Wir klären Ihre Messaufgabe und zeigen das passende Gerät — im Showroom oder als Online-Live-Demo.
- 2
Lieferung & Inbetriebnahme
Wir liefern, stellen auf und nehmen in Betrieb — inklusive PC und Monitor sowie Vor-Ort-Schulung Ihres Teams.
- 3
Erstkalibrierung & Full-Service
Nach der Aufstellung kalibrieren wir DAkkS-akkreditiert. Im ersten Jahr ist der Full-Service-Support enthalten — danach kalibrieren wir turnusmäßig weiter.
