Kerndaten
- Messbereich CHT0810
- 800 x 1000 x 200 mm
- Messbereich CHT1012
- 1000 x 1200 x 200 mm
- Messbereich CHT1216
- 1200 x 1600 x 200 mm
- Genauigkeit 2D (0810)
- (3,0+L/200) µm
- Genauigkeit 2D (1012)
- (3,5+L/200) µm
Ausstattung
- Messbereiche bis 1200 x 1600 x 200 mm
- 1,6-Megapixel-Kamera mit 8,3x motorisiertem Objektiv
- Tastprobe + optische Probe optional
- Marmor-Brückenaufbau für maximale Stabilität
- Max. Belastung: 50 kg
Technische Daten
| Messbereich CHT0810 | 800 x 1000 x 200 mm |
|---|---|
| Messbereich CHT1012 | 1000 x 1200 x 200 mm |
| Messbereich CHT1216 | 1200 x 1600 x 200 mm |
| Genauigkeit 2D (0810) | (3,0+L/200) µm |
| Genauigkeit 2D (1012) | (3,5+L/200) µm |
| Genauigkeit 2D (1216) | (4,0+L/200) µm |
| Genauigkeit 3D | (4,5+L/200) µm |
| Gewicht 0810/1012/1216 | 2900 / 3600 / 4500 kg |
Alle technischen Daten anzeigen
| Max. Belastung | 50 kg |
|---|---|
| Leistung | 2500 W |
Bilder aus der Praxis
Chotest CHT1012: großformatiges Bildverarbeitungs-Messgerät in Brückenbauweise, Not-Aus und Bedientasten am Unterbau.
Aus dem Ratgeber
- Multisensor-Messmaschine: Kamera, Taster und Laser in einem SystemEine Multisensor-Messmaschine vereint optische Bildverarbeitung, taktilen Taster und Lasersensor in einem CNC-gesteuerten Koordinatensystem. Für die Qualitätssicherung heißt das: Merkmale, die bisher auf zwei oder drei Geräte verteilt waren, lassen sich in einer Aufspannung und einem Messprogramm prüfen. Dieser Ratgeber erklärt, wie das Prinzip funktioniert, wann es sich gegenüber einer rein taktilen Koordinatenmessmaschine oder einem reinen Videomesssystem lohnt und worauf Sie bei Auswahl und Kalibrierung achten sollten.
- Taktil oder optisch messen? Messprinzipien, Messunsicherheit und Auswahl nach BauteilOb Sie taktil oder optisch messen sollten, entscheidet nicht die Vorliebe für eine Technik, sondern das Bauteil: sein Werkstoff, seine Oberfläche, die Lage der Merkmale und die Toleranz. Dieser Ratgeber erklärt die physikalischen Prinzipien von schaltenden und scannenden Tastern, Bildverarbeitung, Laser-Triangulation, chromatisch-konfokalen Sensoren, Weißlichtinterferometrie, Streifenprojektion und Computertomografie, ordnet Messunsicherheit, Antastkraft, Geschwindigkeit und Punktdichte ein, nennt die zugehörigen Normen und zeigt in einer Tabelle, welches Verfahren zu welchem Bauteiltyp passt.
Von der Beratung bis zur laufenden Kalibrierung
- 1
Beratung & Demo
Kostenlos und unverbindlich: Wir klären Ihre Messaufgabe und zeigen das passende Gerät — im Showroom oder als Online-Live-Demo.
- 2
Lieferung & Inbetriebnahme
Wir liefern, stellen auf und nehmen in Betrieb — inklusive PC und Monitor sowie Vor-Ort-Schulung Ihres Teams.
- 3
Erstkalibrierung & Full-Service
Nach der Aufstellung kalibrieren wir DAkkS-akkreditiert. Im ersten Jahr ist der Full-Service-Support enthalten — danach kalibrieren wir turnusmäßig weiter.
Weitere Chotest-Produkte

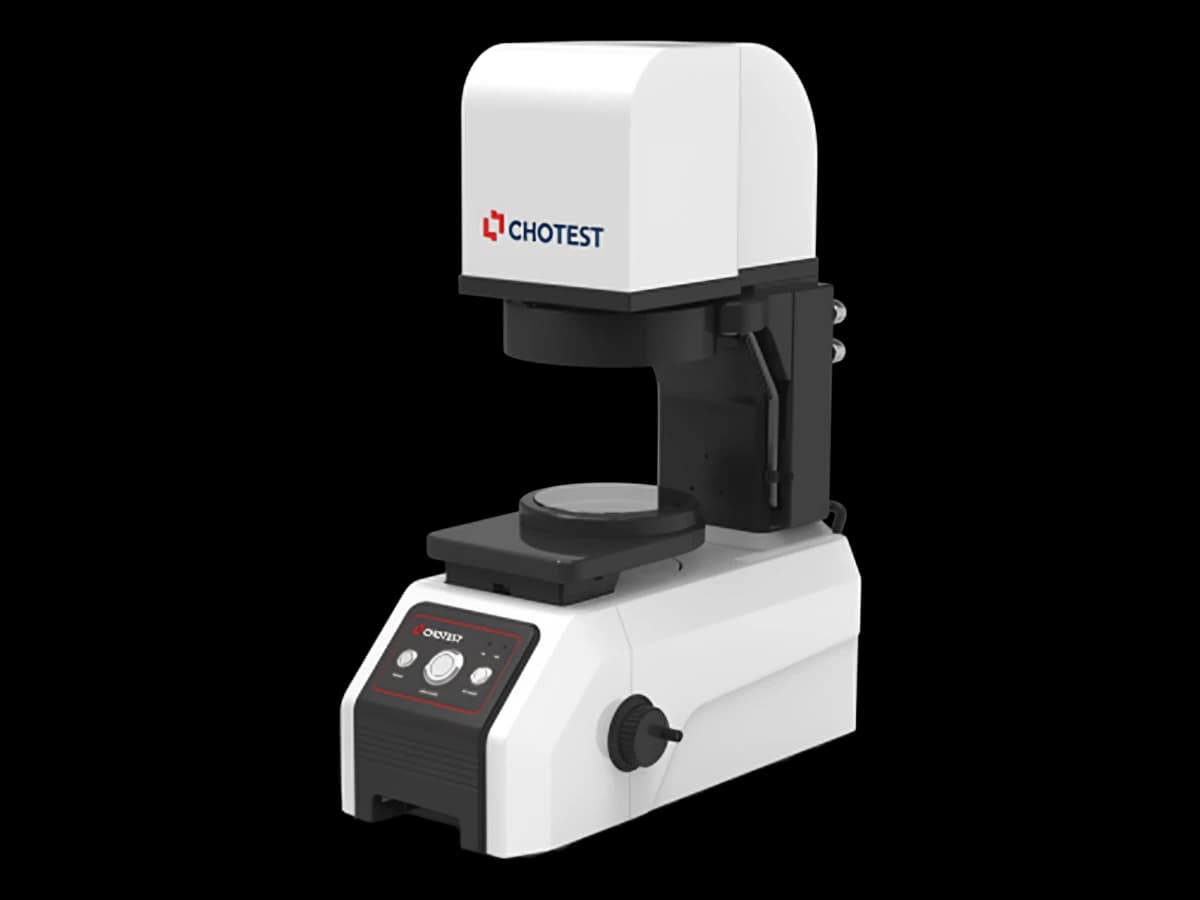

Chotest VX1060D / VX1100D
Kompakter digitaler Profilprojektor mit 20 Megapixel CMOS-Sensor und doppelt telezentrischem Objektiv. Die VisionX-Software mit 0,1 µm Auflösung ermöglicht präzise 2D-Vermessungen. Erhältlich mit 60 mm (VX1060D) oder 100 mm (VX1100D) Sichtfeld.
- Hersteller
- Chotest
- Kategorie
- Digitaler Profilprojektor
- Bildsensor
- 20 Megapixel CMOS
- Display
- 24" LCD (XGA: 1920x1080)
- Objektiv
- Doppelt telezentrisch
Datenblatt ansehen

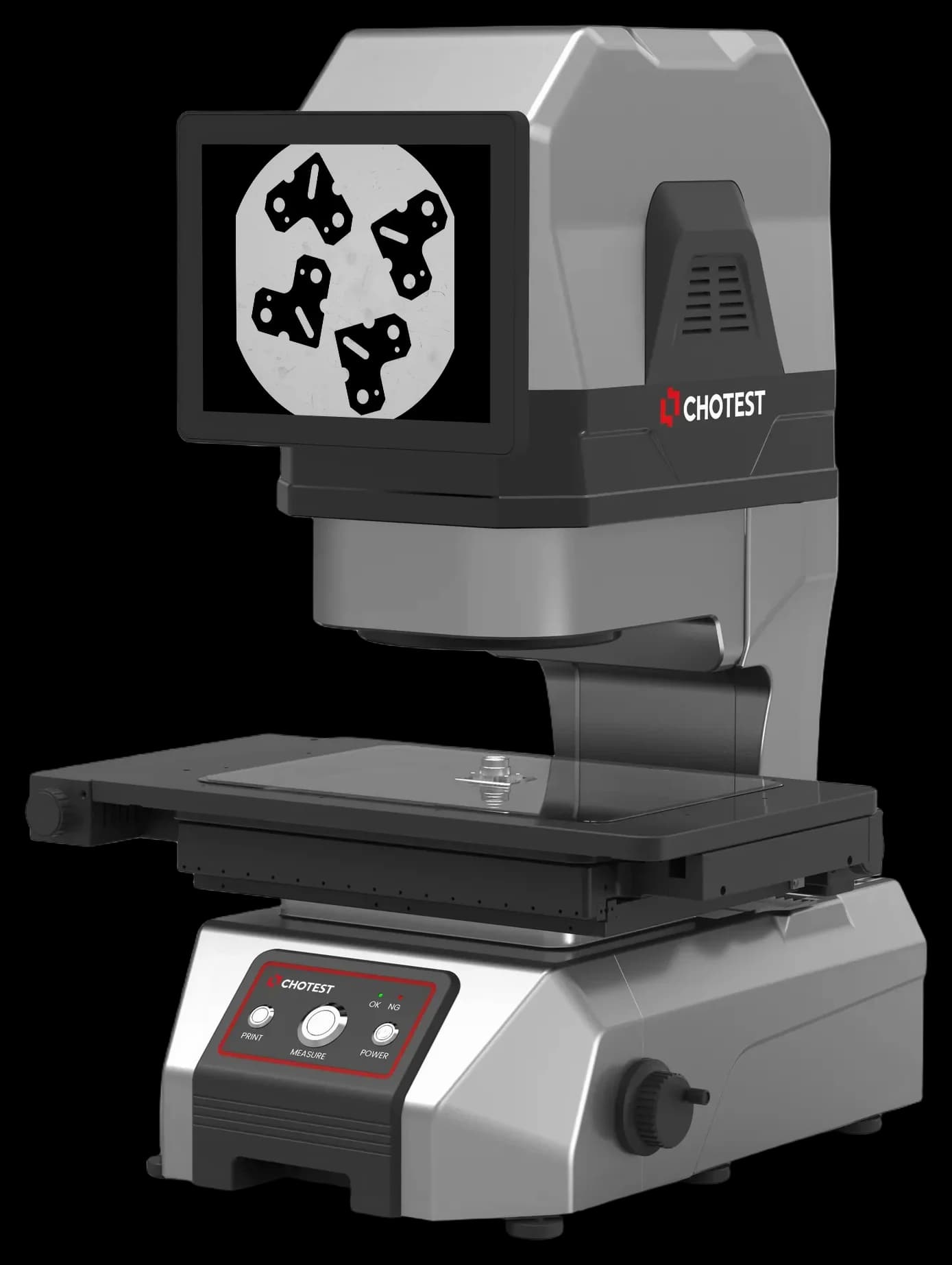

Chotest VX8100D
Einstieg in die VX8000-Serie: digitaler Messprojektor mit 20-Megapixel-Sensor, doppelt telezentrischem Objektiv und Ein-Klick-Messung. Bildfeld 100 × 200 mm im Breitbild-Modus, ±1,5 µm Messgenauigkeit im Präzise-Modus. Gekapseltes System, die Software läuft auf einem austauschbaren PC.
- Hersteller
- Chotest
- Kategorie
- Digitaler Messprojektor
- Bildsensor
- 20 Megapixel CMOS
- Display
- 10,4" intern, 24" extern (1920 × 1080)
- Objektiv
- Doppelt telezentrisch
Datenblatt ansehen

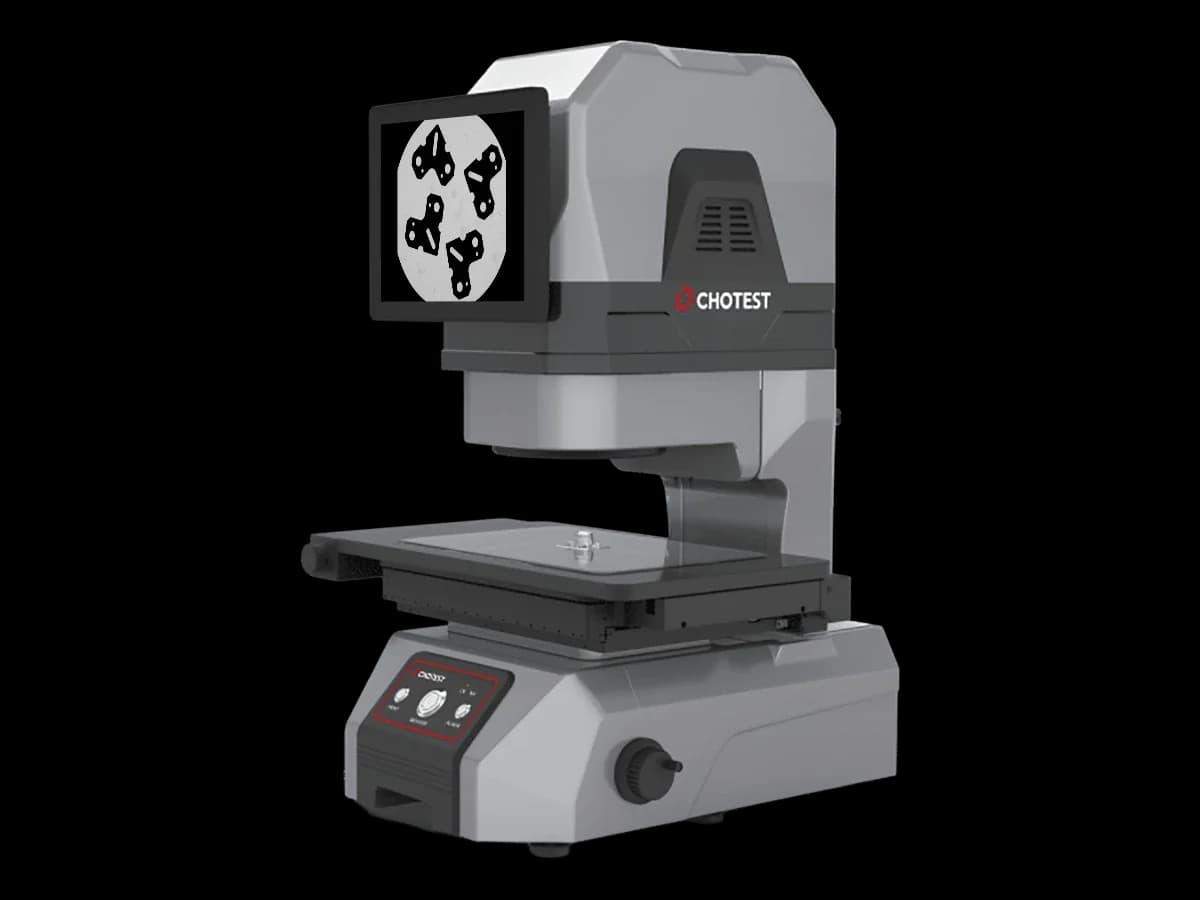

Chotest VX8200D / VX8300D
