Kerndaten
- Lichtquelle
- Weiße LED
- Videosystem
- 1024 x 1024
- Standardobjektiv
- 10X (optional: 2,5X, 5X, 20X, 50X, 100X)
- Standard-Sichtfeld
- 0,98 x 0,98 mm
- XY-Tisch
- 220x220 mm bis 320x200 mm
Ausstattung
- Weißlicht-LED-Interferometrie
- 1024x1024 Videosystem
- Oberflächenform-Wiederholgenauigkeit: 0,1 nm
- Rauheits-RMS-Wiederholgenauigkeit: 0,005 nm
- Schichthöhen-Genauigkeit: 0,3%
- Motorisierter XY-Tisch: bis 320x200 mm
- Standard 10X Objektiv (optional: 2,5X bis 100X)
- 4 Varianten: W1, W1-pro, W1-Ultra, W1-Lite
Technische Daten
| Lichtquelle | Weiße LED |
|---|---|
| Videosystem | 1024 x 1024 |
| Standardobjektiv | 10X (optional: 2,5X, 5X, 20X, 50X, 100X) |
| Standard-Sichtfeld | 0,98 x 0,98 mm |
| XY-Tisch | 220x220 mm bis 320x200 mm |
| Z-Achse | 50–100 mm Verfahrweg |
| Neigung | ±3° bis ±5° |
| Form-Wiederholgenauigkeit | 0,1 nm |
Alle technischen Daten anzeigen
| Rauheit-RMS-Wiederholgenauigkeit | 0,005 nm |
|---|---|
| Scan-Geschwindigkeit (0,1 nm) | 1,85 µm/s (W1-Ultra: 8 µm/s) |
Bilder aus der Praxis
SuperView W1-Lite – kompakte Bauform mit Objektivrevolver und Messtisch. Weißlichtinterferometer SuperView W1 mit motorisiertem XY-Messtisch. SuperView W1 im Messlabor; auf dem Monitor sind Interferenzringe zu sehen. SuperView W1 in einem Prüflabor, auf dem Monitor eine farbcodierte Oberflächentopografie. SuperView W1 am Messplatz, die Software zeigt eine 3D-Oberflächendarstellung. SuperView W1 im Messlabor; auf dem Monitor Höhenkarte und Profilschnitt einer Oberfläche.
Von der Beratung bis zur laufenden Kalibrierung
- 1
Beratung & Demo
Kostenlos und unverbindlich: Wir klären Ihre Messaufgabe und zeigen das passende Gerät — im Showroom oder als Online-Live-Demo.
- 2
Lieferung & Inbetriebnahme
Wir liefern, stellen auf und nehmen in Betrieb — inklusive PC und Monitor sowie Vor-Ort-Schulung Ihres Teams.
- 3
Erstkalibrierung & Full-Service
Nach der Aufstellung kalibrieren wir DAkkS-akkreditiert. Im ersten Jahr ist der Full-Service-Support enthalten — danach kalibrieren wir turnusmäßig weiter.
Weitere Chotest-Produkte

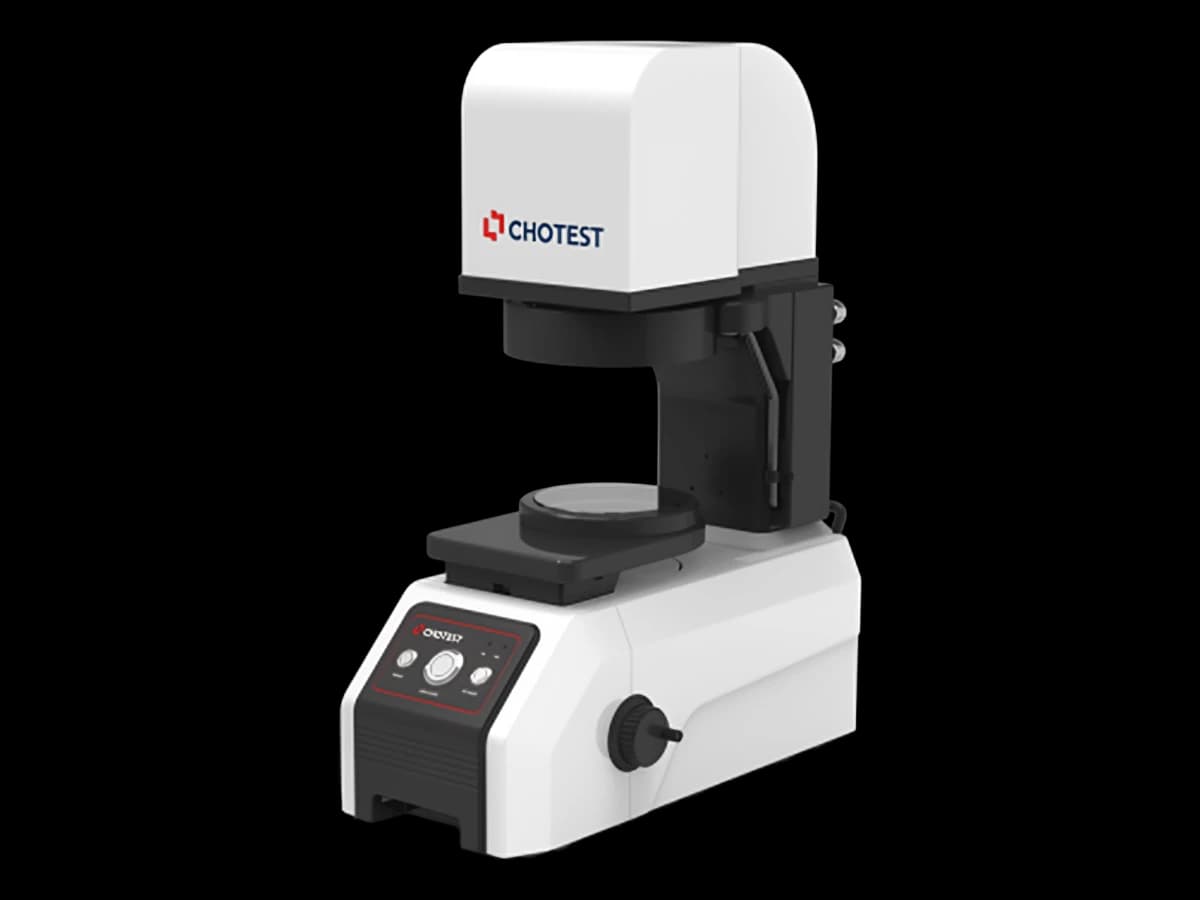

Chotest VX1060D / VX1100D
Kompakter digitaler Profilprojektor mit 20 Megapixel CMOS-Sensor und doppelt telezentrischem Objektiv. Die VisionX-Software mit 0,1 µm Auflösung ermöglicht präzise 2D-Vermessungen. Erhältlich mit 60 mm (VX1060D) oder 100 mm (VX1100D) Sichtfeld.
- Hersteller
- Chotest
- Kategorie
- Digitaler Profilprojektor
- Bildsensor
- 20 Megapixel CMOS
- Display
- 24" LCD (XGA: 1920x1080)
- Objektiv
- Doppelt telezentrisch
Datenblatt ansehen
Chotest VX8100D
Einstieg in die VX8000-Serie: digitaler Messprojektor mit 20-Megapixel-Sensor, doppelt telezentrischem Objektiv und Ein-Klick-Messung. Bildfeld 100 × 200 mm im Breitbild-Modus, ±1,5 µm Messgenauigkeit im Präzise-Modus. Gekapseltes System, die Software läuft auf einem austauschbaren PC.
- Hersteller
- Chotest
- Kategorie
- Digitaler Messprojektor
- Bildsensor
- 20 Megapixel CMOS
- Display
- 10,4" intern, 24" extern (1920 × 1080)
- Objektiv
- Doppelt telezentrisch
Datenblatt ansehen

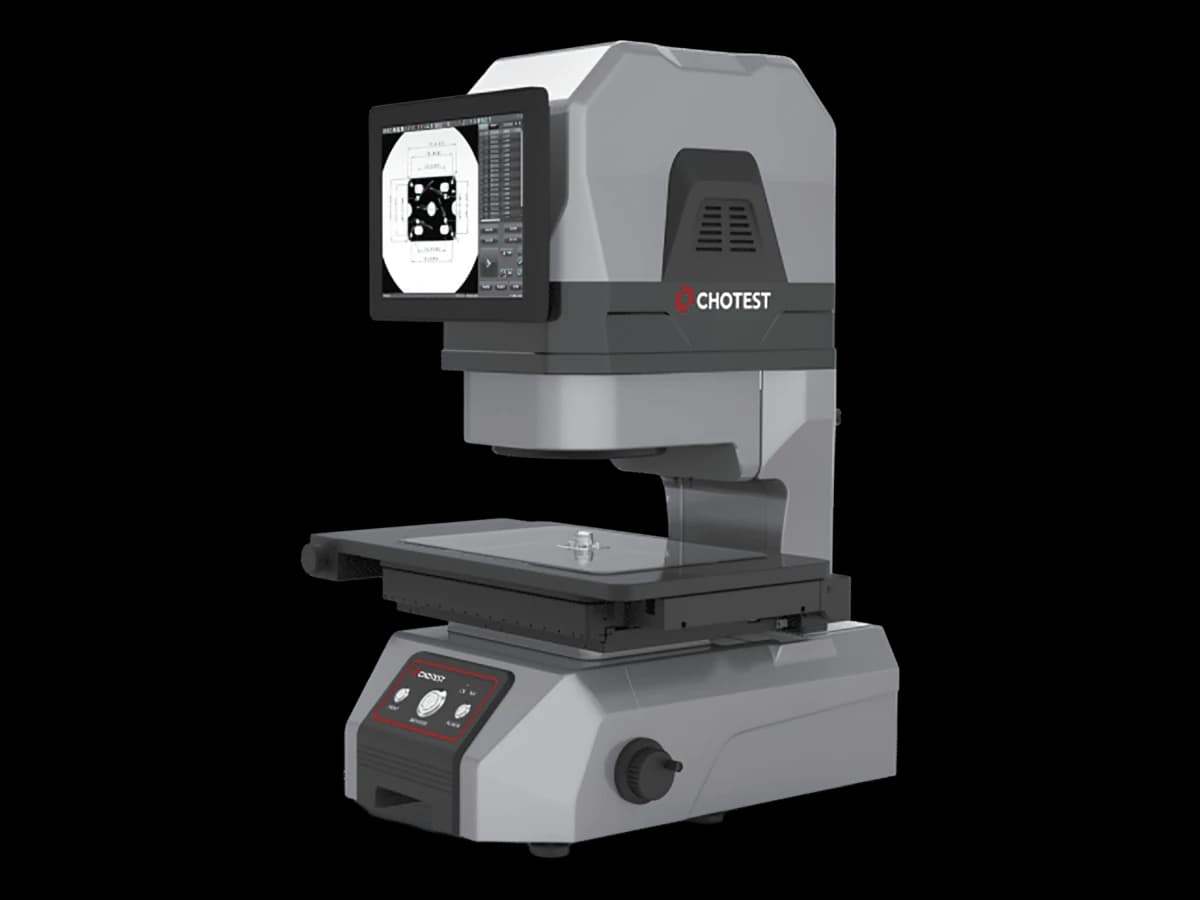

Chotest VX8200D / VX8300D
Setzt neue Maßstäbe in der Präzisionsmessung. Ausgestattet mit doppelt telezentrischen Linsen und fortschrittlichen Bildanalysealgorithmen für eine Ein-Klick-Messlösung. Misst mehrere frei aufgelegte Teile in einem Durchgang und bietet bis zu 80 Analysewerkzeuge inkl. SPC-Auswertung.
- Hersteller
- Chotest
- Kategorie
- Digitaler Messprojektor
- Bildsensor
- 20 Megapixel CMOS
- Weites Sichtfeld VX8200D
- 200 x 200 mm
- Weites Sichtfeld VX8300D
- 300 x 200 mm
Datenblatt ansehen
