Kerndaten
- Verfahrweg X
- 0–100 mm
- Verfahrweg Z (Säule)
- 0–300 mm
- Messbereich Kontur Z1
- ±30 mm
- Messabweichung Kontur X
- ±(0,6 + 0,02 L) µm, L in mm
- Winkelabweichung
- ≤ ±1′
Ausstattung
- 3 Varianten: SJ5718-P (Kontur), SJ5718-R (Rauheit), SJ5718-PR (kombiniert)
- Linear-Encoder, induktives Messsystem und Linearmotor-Antrieb auf geschliffener Führung
- Messkraft Kontur 30 mN, fest justiert (tasterabhängig)
- Kollisionsschutz: Scan stoppt bei Anstoßen des Tasters
- CNC-Automatikbetrieb, SPC-Auswertung und CAD-Konturvergleich
- Export nach Word und Excel, optional AutoCAD
Technische Daten
| Verfahrweg X | 0–100 mm |
|---|---|
| Verfahrweg Z (Säule) | 0–300 mm |
| Messbereich Kontur Z1 | ±30 mm |
| Messabweichung Kontur X | ±(0,6 + 0,02 L) µm, L in mm |
| Winkelabweichung | ≤ ±1′ |
| Max. Flankenwinkel | 77° steigend, 88° fallend |
| Führungsabweichung | ≤ 1 µm / 100 mm |
| Messbereich Rauheit Z0 | ±400 µm (optional ±1000 µm) |
Alle technischen Daten anzeigen
| Ra-Bereich | 0,1–64 µm |
|---|---|
| Messabweichung Rauheit | ≤ ±(5 nm + 2,5 % A), A = Ra in µm |
| Wiederholbarkeit Rauheit | ≤ 1 nm |
| Restrauheit | ≤ 0,005 µm |
| Filter | 2RC, Gauß, phasenkorrekt |
| Abmessungen (L × B × H) | 600 × 350 × 890 mm |
| Gewicht | 115 kg |
Bilder aus der Praxis

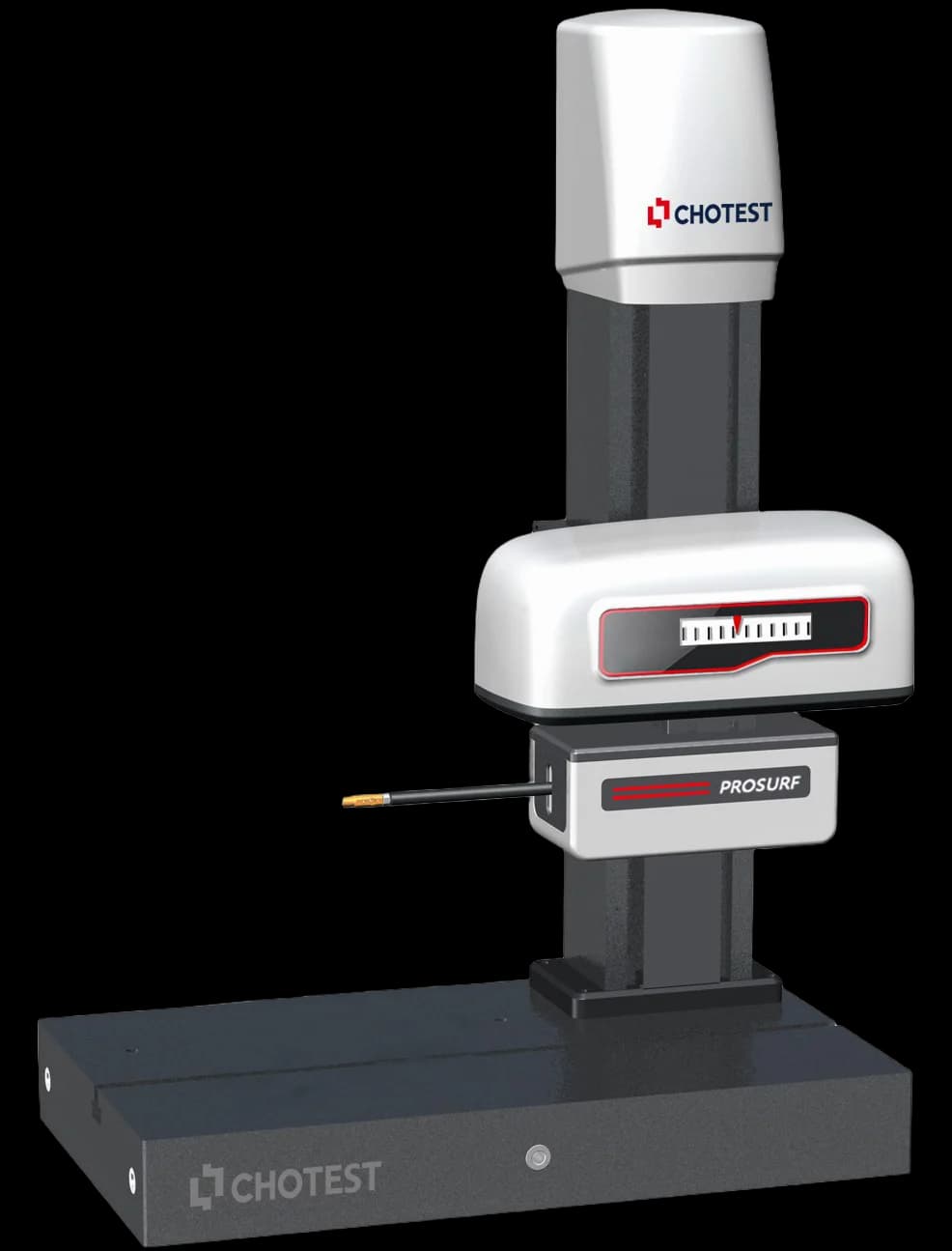

Chotest SJ5718 mit PROSURF-Messkopf, eingespanntem Werkstück auf dem Kreuztisch und Granitplatte. Chotest SJ5718 in der Rauheitsausführung mit Taster am Vorschubgerät.
Von der Beratung bis zur laufenden Kalibrierung
- 1
Beratung & Demo
Kostenlos und unverbindlich: Wir klären Ihre Messaufgabe und zeigen das passende Gerät — im Showroom oder als Online-Live-Demo.
- 2
Lieferung & Inbetriebnahme
Wir liefern, stellen auf und nehmen in Betrieb — inklusive PC und Monitor sowie Vor-Ort-Schulung Ihres Teams.
- 3
Erstkalibrierung & Full-Service
Nach der Aufstellung kalibrieren wir DAkkS-akkreditiert. Im ersten Jahr ist der Full-Service-Support enthalten — danach kalibrieren wir turnusmäßig weiter.
Weitere Chotest-Produkte
Chotest VX1060D / VX1100D
Kompakter digitaler Profilprojektor mit 20 Megapixel CMOS-Sensor und doppelt telezentrischem Objektiv. Die VisionX-Software mit 0,1 µm Auflösung ermöglicht präzise 2D-Vermessungen. Erhältlich mit 60 mm (VX1060D) oder 100 mm (VX1100D) Sichtfeld.
- Hersteller
- Chotest
- Kategorie
- Digitaler Profilprojektor
- Bildsensor
- 20 Megapixel CMOS
- Display
- 24" LCD (XGA: 1920x1080)
- Objektiv
- Doppelt telezentrisch
Datenblatt ansehen
Chotest VX8100D
Einstieg in die VX8000-Serie: digitaler Messprojektor mit 20-Megapixel-Sensor, doppelt telezentrischem Objektiv und Ein-Klick-Messung. Bildfeld 100 × 200 mm im Breitbild-Modus, ±1,5 µm Messgenauigkeit im Präzise-Modus. Gekapseltes System, die Software läuft auf einem austauschbaren PC.
- Hersteller
- Chotest
- Kategorie
- Digitaler Messprojektor
- Bildsensor
- 20 Megapixel CMOS
- Display
- 10,4" intern, 24" extern (1920 × 1080)
- Objektiv
- Doppelt telezentrisch
Datenblatt ansehen
Chotest VX8200D / VX8300D
Setzt neue Maßstäbe in der Präzisionsmessung. Ausgestattet mit doppelt telezentrischen Linsen und fortschrittlichen Bildanalysealgorithmen für eine Ein-Klick-Messlösung. Misst mehrere frei aufgelegte Teile in einem Durchgang und bietet bis zu 80 Analysewerkzeuge inkl. SPC-Auswertung.
- Hersteller
- Chotest
- Kategorie
- Digitaler Messprojektor
- Bildsensor
- 20 Megapixel CMOS
- Weites Sichtfeld VX8200D
- 200 x 200 mm
- Weites Sichtfeld VX8300D
- 300 x 200 mm
Datenblatt ansehen
