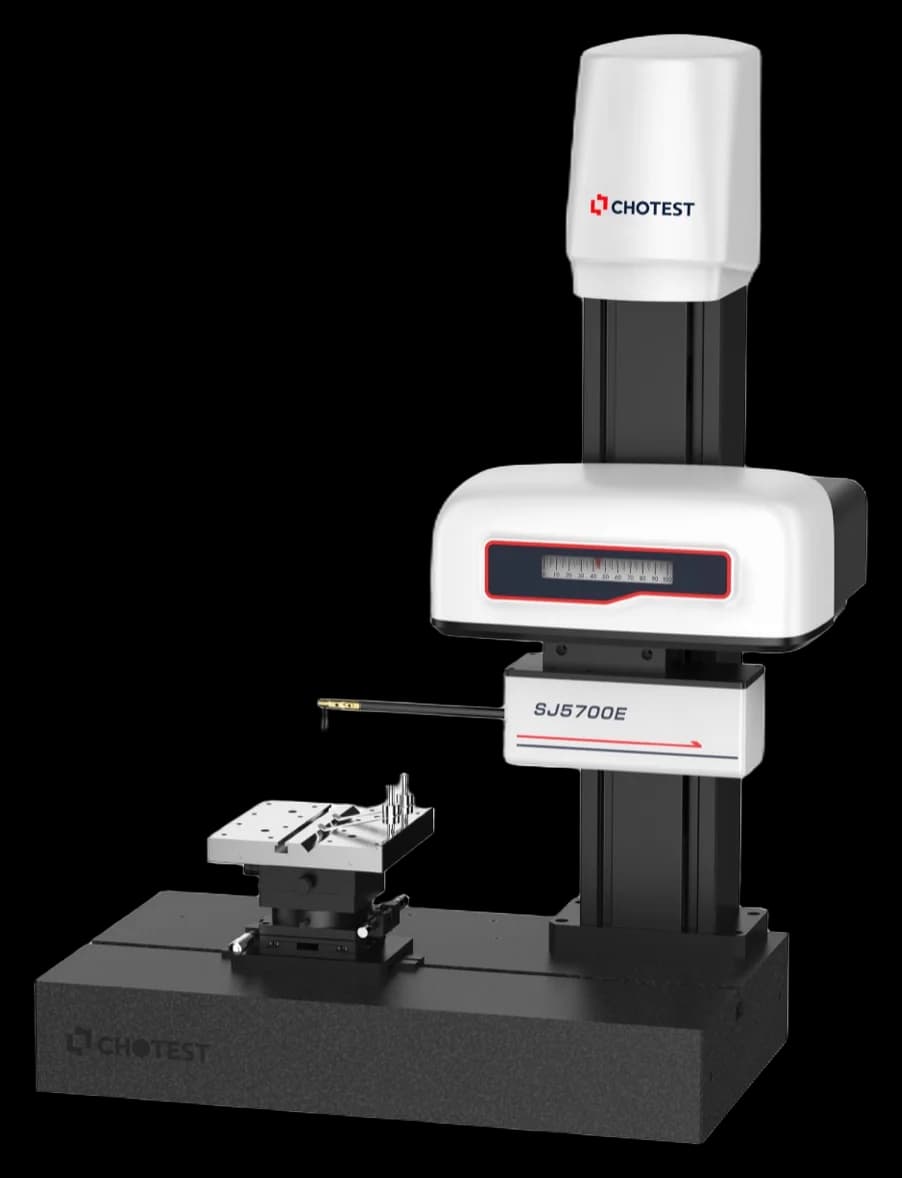

Kerndaten
- Messart
- Kontur (Rauheit als Upgrade SJ5700E Ultra)
- Verfahrweg X
- 0–100 mm
- Verfahrweg Z (Säule)
- 0–300 mm
- Messbereich Kontur Z1
- ±30 mm
- Auflösung Z1
- 0,001 µm
Ausstattung
- Einstieg in die taktile Konturmessung der Chotest SJ-Serie
- Konturauswertung von Radius, Winkel, Abstand, Geradheit und Soll-Ist-Vergleich
- Steile Flanken bis 77° steigend und 88° fallend
- Aufrüstbar zur SJ5700E Ultra mit Rauheitsmesskopf
- Kreuztisch und Granitplatte für reproduzierbare Aufspannung
Technische Daten
| Messart | Kontur (Rauheit als Upgrade SJ5700E Ultra) |
|---|---|
| Verfahrweg X | 0–100 mm |
| Verfahrweg Z (Säule) | 0–300 mm |
| Messbereich Kontur Z1 | ±30 mm |
| Auflösung Z1 | 0,001 µm |
| Winkelabweichung | ≤ ±1′ |
| Max. Flankenwinkel | 77° steigend, 88° fallend |
Bilder aus der Praxis
Chotest SJ5700E mit zusätzlich montiertem Rauheitstaster über dem Kreuztisch. Chotest SJ5700E als kompletter Messplatz auf fahrbarem Unterschrank. Chotest SJ5700E auf Unterschrank, ausgestattet mit zusätzlichem Rauheitstaster.
Von der Beratung bis zur laufenden Kalibrierung
- 1
Beratung & Demo
Kostenlos und unverbindlich: Wir klären Ihre Messaufgabe und zeigen das passende Gerät — im Showroom oder als Online-Live-Demo.
- 2
Lieferung & Inbetriebnahme
Wir liefern, stellen auf und nehmen in Betrieb — inklusive PC und Monitor sowie Vor-Ort-Schulung Ihres Teams.
- 3
Erstkalibrierung & Full-Service
Nach der Aufstellung kalibrieren wir DAkkS-akkreditiert. Im ersten Jahr ist der Full-Service-Support enthalten — danach kalibrieren wir turnusmäßig weiter.
Weitere Chotest-Produkte

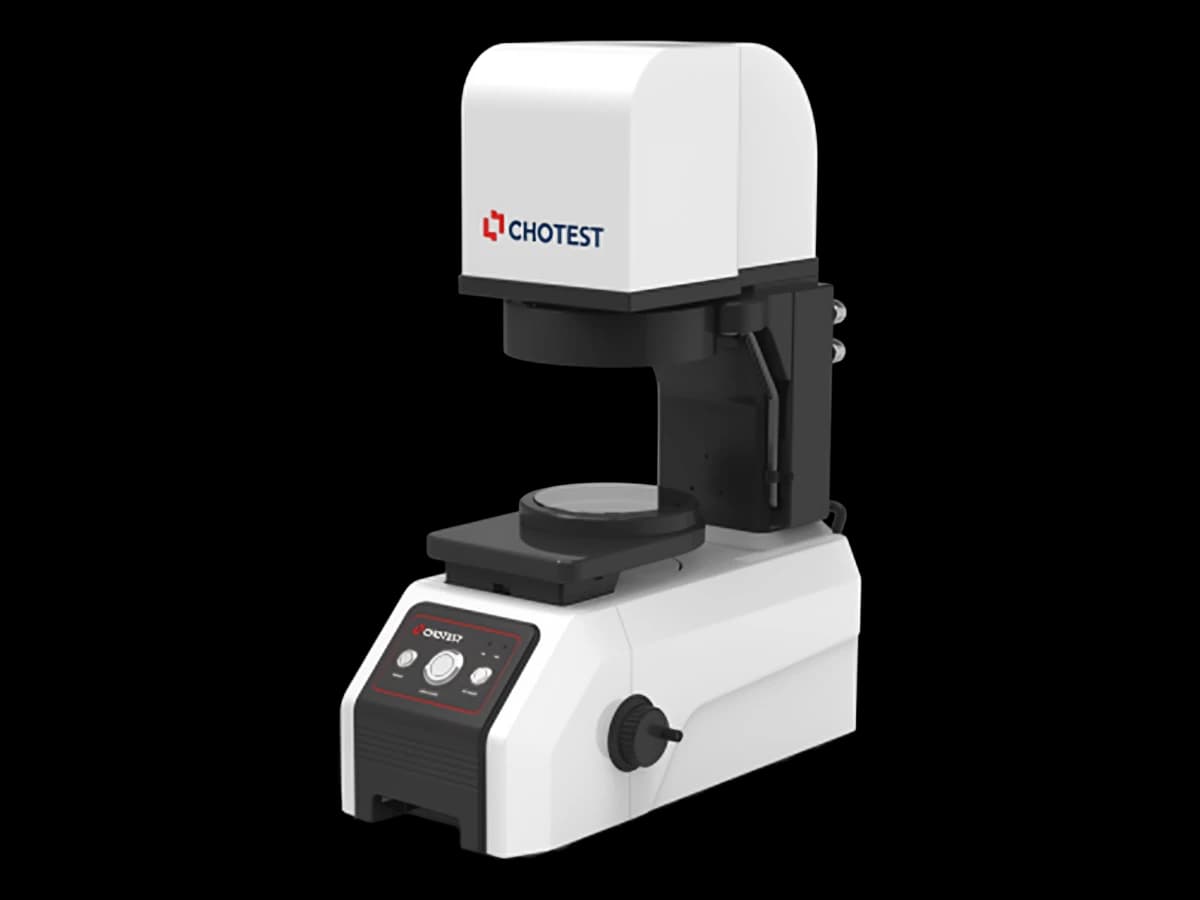

Chotest VX1060D / VX1100D
Kompakter digitaler Profilprojektor mit 20 Megapixel CMOS-Sensor und doppelt telezentrischem Objektiv. Die VisionX-Software mit 0,1 µm Auflösung ermöglicht präzise 2D-Vermessungen. Erhältlich mit 60 mm (VX1060D) oder 100 mm (VX1100D) Sichtfeld.
- Hersteller
- Chotest
- Kategorie
- Digitaler Profilprojektor
- Bildsensor
- 20 Megapixel CMOS
- Display
- 24" LCD (XGA: 1920x1080)
- Objektiv
- Doppelt telezentrisch
Datenblatt ansehen
Chotest VX8100D
Einstieg in die VX8000-Serie: digitaler Messprojektor mit 20-Megapixel-Sensor, doppelt telezentrischem Objektiv und Ein-Klick-Messung. Bildfeld 100 × 200 mm im Breitbild-Modus, ±1,5 µm Messgenauigkeit im Präzise-Modus. Gekapseltes System, die Software läuft auf einem austauschbaren PC.
- Hersteller
- Chotest
- Kategorie
- Digitaler Messprojektor
- Bildsensor
- 20 Megapixel CMOS
- Display
- 10,4" intern, 24" extern (1920 × 1080)
- Objektiv
- Doppelt telezentrisch
Datenblatt ansehen

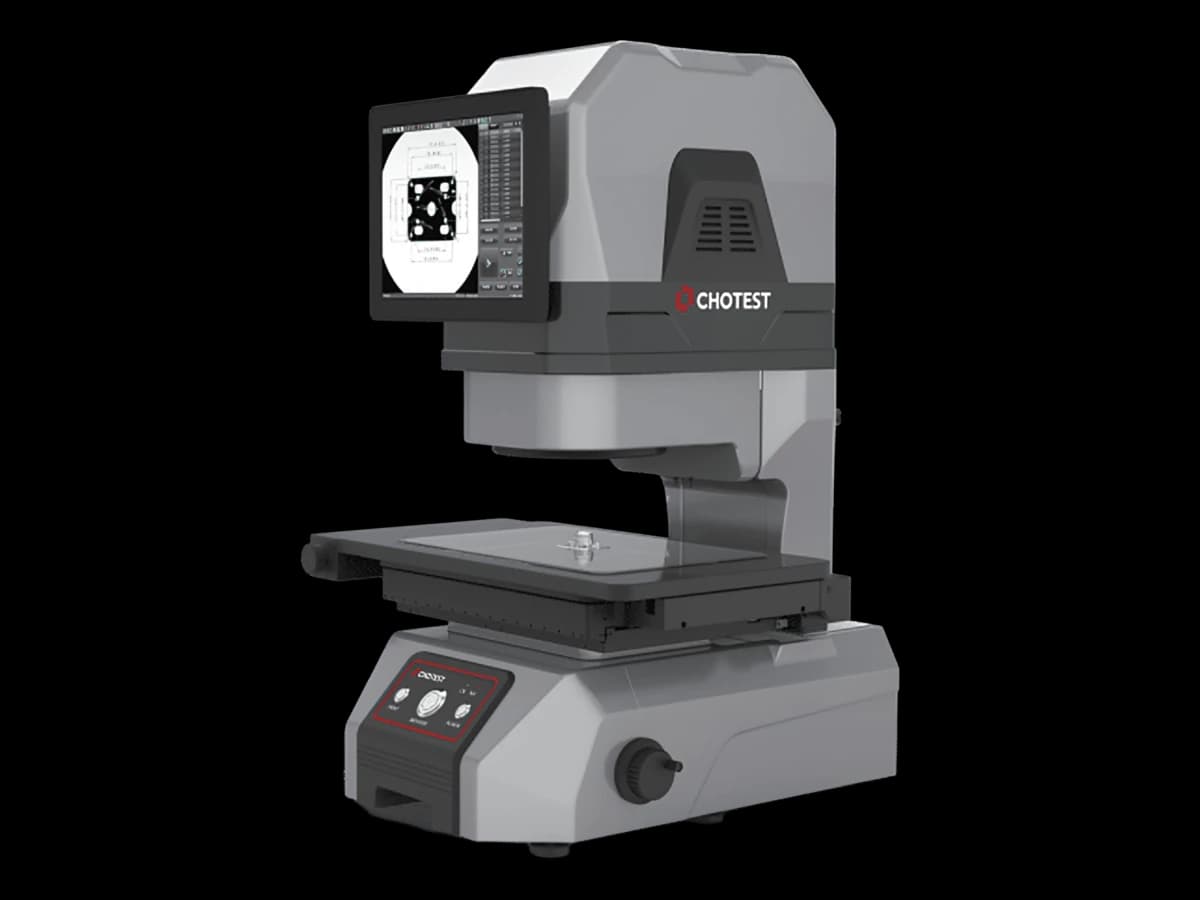

Chotest VX8200D / VX8300D
