Kerndaten
- Verfahrweg X
- 0–200 mm
- Verfahrweg Z (Säule)
- 0–450 mm
- Messbereich Kontur Z1
- ±25 mm
- Anzeigefehler X
- ±(0,5 + 0,015 L) µm, L in mm
- Winkel
- ≤ ±45″
Ausstattung
- Verfahrweg X 0–200 mm, Säule Z 0–450 mm
- Konturmessung: Z1 ±25 mm, Auflösung 0,001 µm
- Messkraft 10–150 mN einstellbar
- Rauheit (PR Ultra): Ra 0,1–64 µm, induktiver Taster, 1 mN
- Auswertung nach ISO 21920, ISO 4287, ISO 13565, VDA 2006/2007
Technische Daten
| Verfahrweg X | 0–200 mm |
|---|---|
| Verfahrweg Z (Säule) | 0–450 mm |
| Messbereich Kontur Z1 | ±25 mm |
| Anzeigefehler X | ±(0,5 + 0,015 L) µm, L in mm |
| Winkel | ≤ ±45″ |
| Max. Flankenwinkel | 77° steigend, 88° fallend |
| Führungsabweichung | ≤ 1 µm / 200 mm |
| Messkraft | 10–150 mN, einstellbar |
Alle technischen Daten anzeigen
| Rauheit PR Ultra | Z0 ±400 µm (optional ±1000 µm), Ra 0,1–64 µm |
|---|---|
| Abmessungen (L × B × H) | 800 × 450 × 1100 mm |
| Gewicht | 220 kg |
Bilder aus der Praxis

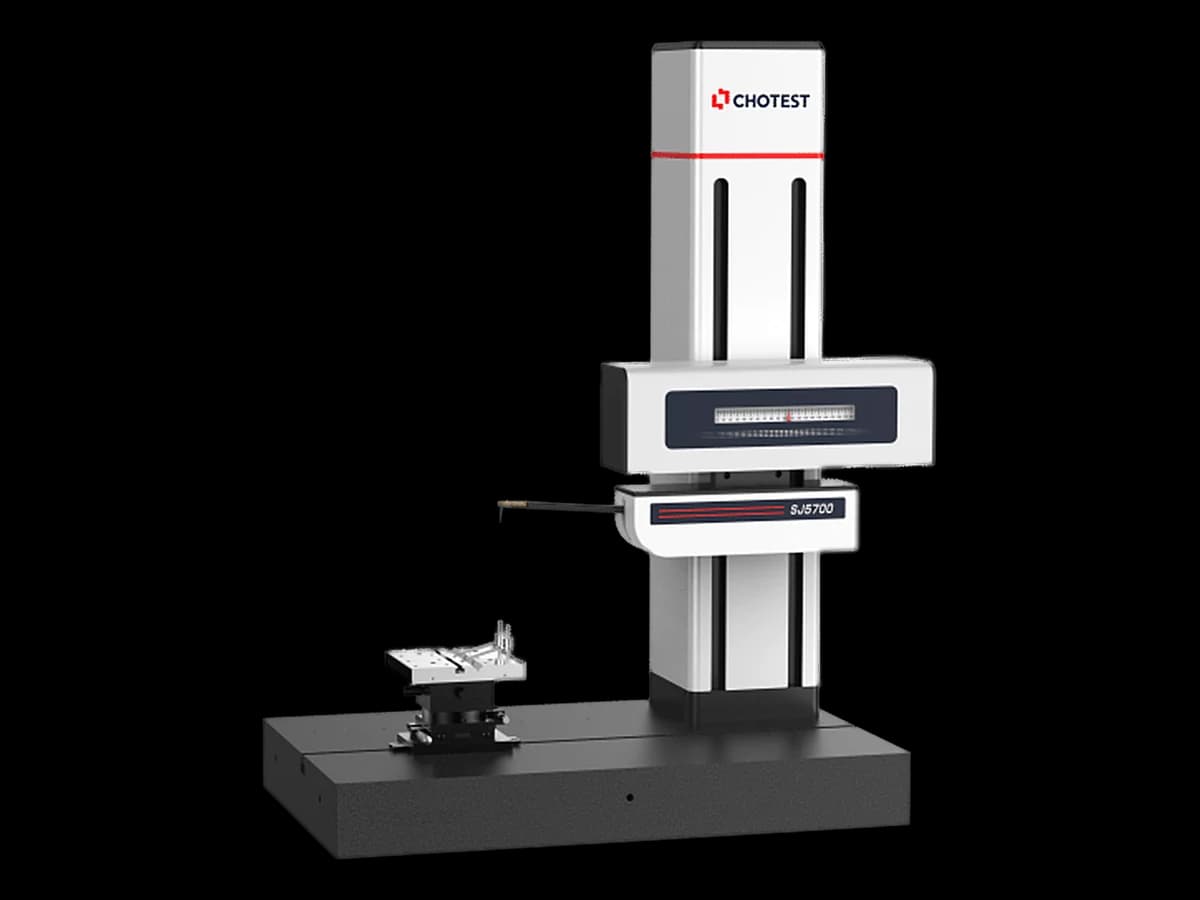

Chotest SJ5700 als kompletter Messplatz auf fahrbarem Unterschrank. Chotest SJ5700 auf Unterschrank mit zusätzlichem Rauheitstaster. Tastarm am Messkopf über dem Kreuztisch mit Schraubstock. Chotest SJ5700 auf einem Labortisch, mit Joystick-Bedienteil und Schraubstock auf der Granitplatte.
Von der Beratung bis zur laufenden Kalibrierung
- 1
Beratung & Demo
Kostenlos und unverbindlich: Wir klären Ihre Messaufgabe und zeigen das passende Gerät — im Showroom oder als Online-Live-Demo.
- 2
Lieferung & Inbetriebnahme
Wir liefern, stellen auf und nehmen in Betrieb — inklusive PC und Monitor sowie Vor-Ort-Schulung Ihres Teams.
- 3
Erstkalibrierung & Full-Service
Nach der Aufstellung kalibrieren wir DAkkS-akkreditiert. Im ersten Jahr ist der Full-Service-Support enthalten — danach kalibrieren wir turnusmäßig weiter.
