Nikon MM-200
Kompaktes Messmikroskop für präzise 2D-Messungen. Ideal für kleine Werkstücke, Elektronikbauteile und Feinmechanik. Nikon CFI-Optik für hervorragende Bildqualität und Kontrast.
- Hersteller
- Nikon
- Kategorie
- Messmikroskop
Hochauflösende Mikroskopmesstechnik
Messmikroskope Präzision unter dem Objektiv.
Messmikroskope kombinieren die Vergrößerungsfähigkeiten eines klassischen Mikroskops mit präzisen 2D-/2,5D-Messfunktionen. Sie sind unverzichtbare Instrumente in der Qualitätskontrolle und überall dort, wo höchste Präzision an kleinen Werkstücken gefragt ist.
Was ist ein Messmikroskop?
Messmikroskope sind hochauflösende optische Messgeräte für die Vermessung sehr kleiner Werkstücke und feiner Strukturen. Im Gegensatz zu reinen Beobachtungsmikroskopen verfügen sie über kalibrierte Messachsen, einen Präzisions-Kreuztisch und meist eine motorisierte Z-Achse, sodass sich Längen, Winkel, Durchmesser und Höhen reproduzierbar bestimmen lassen. Die Nikon CFI- und CFI60-Optik gilt seit Jahrzehnten als Referenz für Bildqualität, Kontrast und chromatische Korrektur.
Die Kneissl Messtechnik GmbH liefert das komplette Nikon-Messmikroskop-Sortiment: das kompakte Nikon MM-200 für Elektronik und Feinmechanik sowie die universellen MM-400N und MM-800N mit erweitertem Messbereich (400 mm bzw. 800 mm) und optionaler CNC-Steuerung. Ergänzend stehen Chotest-Bildverarbeitungssysteme zur Verfügung, die ähnliche Aufgaben mit moderner Software-Auswertung lösen.
Anwendungsbereiche
Messmikroskope kommen in einer Vielzahl von Branchen und Anwendungen zum Einsatz:
- Mikroelektronik & Halbleiterindustrie
- Feinmechanik & Uhrenindustrie
- Medizintechnik & Implantate
- Werkzeug-, Stempel- und Formenbau
- Kunststoff- und Spritzgussteile
- Forschung & Labor
- Wareneingangs- und Endkontrolle
- Automotive (kleine Präzisionsteile)
Auswahlkriterien
Worauf Sie beim Kauf achten sollten — die wichtigsten Kriterien für die Auswahl des passenden Geräts:
Messbereich
Vom kompakten MM-200 für kleine Bauteile bis zum MM-800 mit Kreuztischen bis 300 × 200 mm — die richtige Größe richtet sich nach dem typischen Werkstückspektrum.
Optiksystem & Vergrößerung
Nikon CFI- und CFI60-Optiken bieten erstklassige Bildqualität. Wechselobjektive von 1× bis 100× decken alles vom Übersichtsbild bis zur Detailmessung im µm-Bereich ab.
Manuell, motorisiert oder CNC
Manuelle Bedienung für Einzelmessungen, motorisierte Z-Achse für komfortable Fokussierung, CNC-Ausführung für reproduzierbare Serienmessungen mit Messprogrammen.
Beleuchtung
Auflicht- und Durchlichtbeleuchtung ermöglichen die Vermessung sowohl von durchleuchtbaren als auch von opaken Bauteilen. Ringlicht und segmentiertes Licht steigern den Kontrast.
Software & Auswertung
Eine leistungsfähige Messsoftware mit Geometrieelementen (Punkt, Linie, Kreis, Bohrungsmuster), automatischer Kantenerkennung und Berichtsgenerator (Excel/PDF) ist entscheidend für effiziente Arbeit.
Preis-Arbeitseffizienz-Verhältnis
Ein Messmikroskop ist eine langfristige Investition. Geringere Anschaffungskosten amortisieren sich nicht, wenn Bedienung, Ergonomie oder Software die Arbeitseffizienz drücken.
Aktuelle Geräte im Sortiment
Eine Auswahl unserer Messmikroskope markenübergreifend im Überblick.
Nikon MM-400
Das Basismodell der Nikon MM-Serie für die industrielle Qualitätssicherung. Kreuztische von 50 × 50 mm bis 150 × 100 mm und bis zu 150 mm Probenhöhe — ideal für kleine und mittlere Werkstücke. Nikon CFI60-Optiksystem mit langem Arbeitsabstand für maximale Bildqualität.
- Hersteller
- Nikon
- Kategorie
- Messmikroskop
- Kreuztisch
- 50 × 50 bis 150 × 100 mm
- Tischbelastung
- bis 15 kg
- Max. Probenhöhe
- 150 mm
Nikon MM-800
Das Großtisch-Modell der Nikon MM-Serie für größere und schwerere Bauteile. Kreuztische bis 300 × 200 mm, bis 20 kg Tischbelastung und bis zu 200 mm Probenhöhe. Nikon CFI60-Optiksystem für maximale Bildqualität.
- Hersteller
- Nikon
- Kategorie
- Messmikroskop
- Kreuztisch
- 50 × 50 bis 300 × 200 mm
- Tischbelastung
- bis 20 kg
- Max. Probenhöhe
- 200 mm

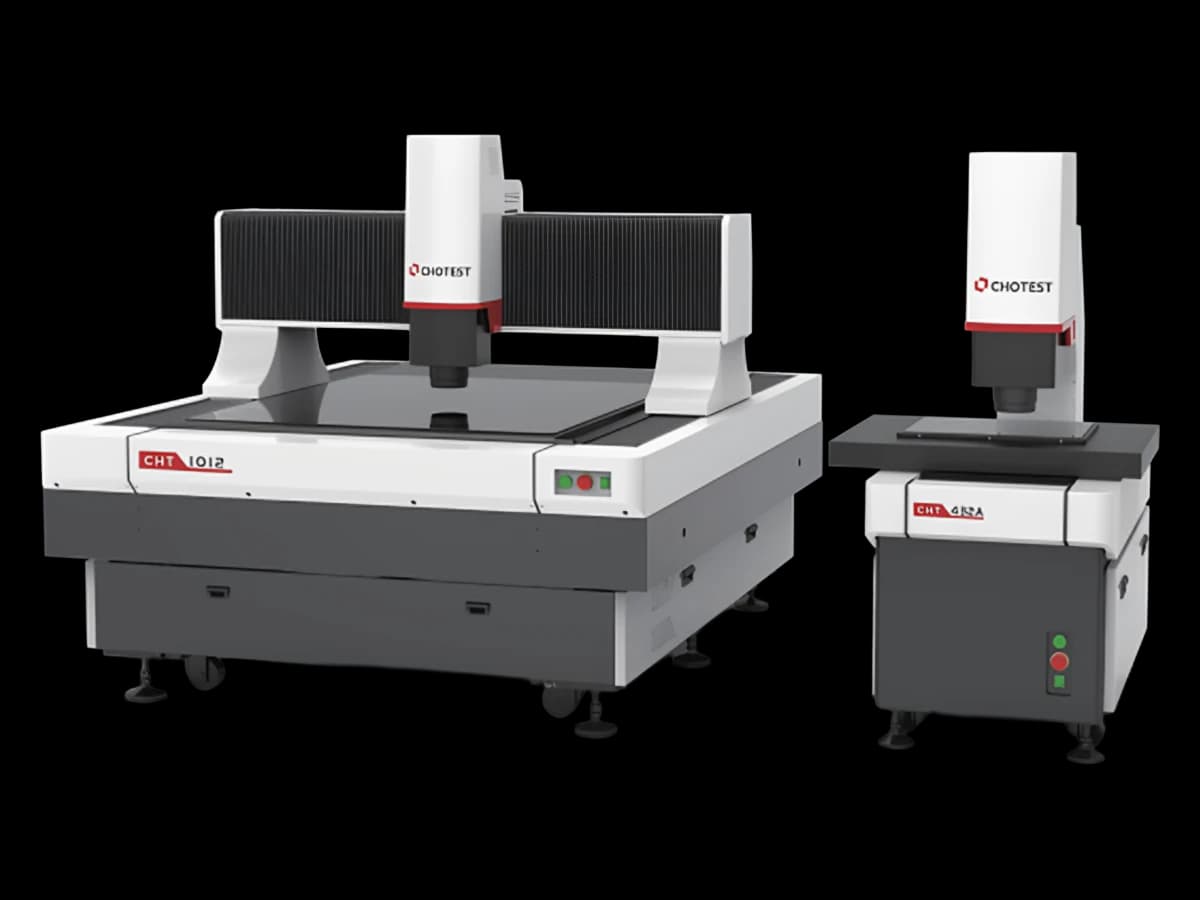

Chotest CHT332A / CHT432A
Kompakte Bildverarbeitungssysteme mit Brückenaufbau und Marmor-Grundplatte. Ausgestattet mit 160 Megapixel Hochauflösungs-Farbindustriekamera und 6,5X manuellem Objektiv. Optischer Zoom 0,7X–4,5X mit Bildvergrößerung bis 206X.
- Hersteller
- Chotest
- Kategorie
- Bildverarbeitungssystem
- Messbereich CHT332A
- 300 x 200 x 200 mm (XYZ)
- Messbereich CHT432A
- 400 x 300 x 200 mm
- Kamera
- 160 Megapixel Farbe
Normen & Standards
Relevante Normen, die für Messmikroskope und ihre Kalibrierung gelten:
- DIN EN ISO/IEC 17025:2018 (Kalibrierung)
- VDI/VDE 2617 Blatt 6.2 (Bildverarbeitungssysteme)
